Extrusión de perfiles y mangueras

Diseño de dado, hinchamiento, curado continuo, tolerancias y defectos de extrusión.

Contexto técnico

Diseño de dado, hinchamiento, curado continuo, tolerancias y defectos de extrusión. Esta página forma parte del mapa de procesos de elastomeros.org y está escrita para conectar ingeniería, compras y planta. El objetivo no es reemplazar una norma, sino explicar qué variable controla el resultado y qué debe exigirse a un proveedor.

Palabras clave de proceso: extrusión, perfiles, mangueras. En elastómeros, cada operación cambia las propiedades finales: mezcla, temperatura, humedad, curado, presión, tiempo, geometría y limpieza son tan importantes como el polímero base.

Variables críticas

Las variables críticas deben documentarse por lote y por orden de producción. En hule convencional: viscosidad, dispersión, scorch, curva de curado, temperatura de mezcla, carga, sistema de curado y envejecimiento. En poliuretano: NCO, relación estequiométrica, humedad, temperatura, pot life, gel time, exoterma y postcurado.

Variable	Impacto
Temperatura	Afecta viscosidad, reacción, scorch, exoterma y propiedades finales
Humedad	En PU genera CO₂ y burbujas; en hule puede afectar curado y adhesión
Mezcla	Dispersión deficiente genera puntos débiles y variación de dureza
Tiempo de curado	Subcurado causa baja resistencia; sobrecurado puede fragilizar
Limpieza	Contaminación destruye adhesión y acabado

Defectos y diagnóstico

Los defectos de proceso dejan huellas. Estrías suelen indicar mezcla pobre o off-ratio. Burbujas apuntan a humedad, aire atrapado, técnica de vaciado o molde sucio. Baja dureza y baja resistencia pueden venir de curado insuficiente, polímero degradado o relación incorrecta. Delaminación apunta a preparación superficial o primer.

Qué pedir al proveedor

Descripción del proceso y controles principales.
Rango de dureza y tolerancia.
Normas o métodos de prueba aplicables.
Fotos de defectos anteriores y diagnóstico.
Capacidad de repetir lote y documentar parámetros.

Relación con selección de material

Un buen proceso no salva un material equivocado, pero un mal proceso arruina un material correcto. Por eso la especificación debe unir material, proceso, geometría, ambiente y método de validación.

Objetivo del proceso

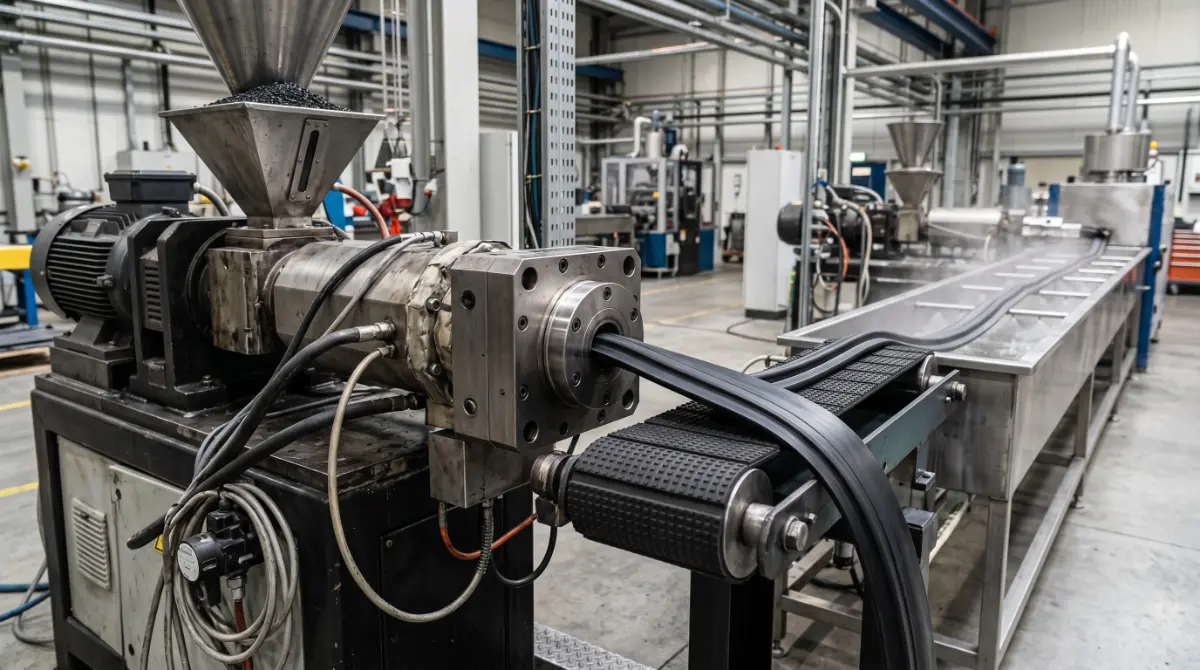

Producir perfiles continuos (mangueras, burletes, tubos, cordones) con sección constante a partir del compuesto, vulcanizando en línea o post-extrusión.

Equipo típico

Extrusora de tornillo (con o sin pin) y cabezales que dan la sección, seguido de líneas de vulcanización (LCM, sales fundidas, vapor, microondas, UHF) o canales de curado.

Variables críticas del proceso

Temperatura de zonas del tornillo y cabezal.
Velocidad de tornillo y producción (m/min).
Viscosidad del compuesto (Mooney).
Temperatura y tiempo del túnel de vulcanización.
Tensión y velocidad de halado.
Refrigeración post-curado.

Criterio práctico:

Las variables del proceso suelen documentarse en una hoja de control. Si un compuesto produce piezas distintas entre dos turnos, casi siempre se debe a deriva de una variable, no a cambio del material.

Defectos típicos por mal proceso

Dimensiones fuera de tolerancia.
Memoria elástica que cambia la sección al salir.
Porosidad por scorch o humedad.
Defectos de superficie (rugosidad, manchas).
Sub-cura por exceso de velocidad.

Controles de calidad y aceptación

Calibre o medición láser en línea de la sección, prueba de tracción post-curado, dureza Shore, prueba de fluido para mangueras.

Seguridad y buenas prácticas

Cabezal caliente, líneas de sales o vapor a alta temperatura, halador. EPP térmico, guardas de halador, ventilación.

Lecturas relacionadas: empaques cortados.

Descripción del proceso

Extrusión de hule. La extrusión obliga el compuesto a pasar por un dado para producir perfiles continuos. El hinchamiento del dado, la memoria elástica y el curado posterior obligan a diseñar el dado pensando en la pieza después del enfriamiento o vulcanización. En elastómeros, proceso y material no se separan: la misma fórmula puede comportarse diferente si cambia temperatura, tiempo, presión, mezcla, humedad, velocidad de deformación o método de curado.

El objetivo industrial no es solo obtener una pieza con forma correcta, sino una pieza con red elástica, dispersión de cargas, adhesión, tolerancia, acabado y estabilidad suficientes para el servicio previsto.

Equipo y secuencia de fabricación

Los equipos pueden incluir mezcladores internos, molinos abiertos, extrusoras, prensas, moldes, hornos, autoclaves, cámaras de vacío, tornos, rectificadoras, sistemas de dosificación y bancos de inspección. La secuencia debe documentarse porque un cambio pequeño de orden de mezcla, temperatura o tiempo modifica viscosidad, scorch, curado y propiedades.

Etapa	Qué controla	Riesgo si se descuida
Preparación	Materia prima, humedad, lote y limpieza	variación entre lotes, contaminación o reacción indeseada
Proceso	temperatura, presión, velocidad, tiempo y geometría	scorch, porosidad, rebaba, falta de curado o deformación
Curado/postcurado	red elástica, dureza, compression set y estabilidad	pérdida de propiedades, olor, migración o pegajosidad
Inspección	dimensión, dureza, aspecto, ensayo y trazabilidad	aceptar piezas que no resisten el servicio

Variables críticas

Las variables críticas son viscosidad, dispersión, contenido de humedad, temperatura de compuesto, tiempo abierto, presión, geometría de dado o molde, velocidad de producción, sistema de curado y enfriamiento. En PU colado se agregan relación NCO/OH, pot life, gel time, desgasificado, temperatura de molde y postcurado.

La ventana de proceso debe definirse con límites medibles. Cuando solo se controla “apariencia”, muchos defectos aparecen semanas después como compression set alto, adhesión baja, burbujas internas, agrietamiento o pérdida de dureza.

Defectos típicos

Defecto	Causa probable	Verificación
Porosidad o burbujas	aire atrapado, humedad, mezcla o venteo deficiente	corte de muestra, densidad, inspección y prueba funcional
Rebaba o falta de llenado	molde, presión, viscosidad o cantidad de carga	inspección dimensional y de línea de partición
Curado incompleto	tiempo, temperatura o sistema de curado incorrecto	reometría, dureza, olor, propiedades y envejecimiento
Variación dimensional	contracción, temperatura, memoria elástica o tolerancia irreal	medición después de acondicionamiento

Relación con vida útil

Un proceso estable reduce variación de lote, mejora repetibilidad y permite diagnosticar fallas. Cuando una pieza falla, el análisis debe revisar no solo el polímero, sino también mezcla, curado, geometría, acabado, almacenamiento e instalación.

Notas técnicas de referencia

La extrusión de caucho permite fabricar perfiles continuos, cordones, mangueras y secciones complejas. Entre los fenómenos característicos destacan el die swell, la memoria elástica y la distorsión geométrica, todos relacionados con la naturaleza viscoelástica del compuesto y con la recuperación elástica al salir del dado.

Después de la extrusión, el curado puede realizarse por sales fundidas, microondas, aire caliente u otras combinaciones térmicas según el compuesto y la geometría. El control de temperatura, velocidad de línea y soporte del perfil es esencial para evitar variación dimensional, superficies pobres o curado incompleto.

Lecturas relacionadas

Descripción industrial

En Extrusión de perfiles y mangueras, el resultado final depende de variables físicas observables: temperatura, presión, tiempo, humedad, viscosidad, velocidad, limpieza, geometría y estado del equipo. En una enciclopedia industrial el proceso no se describe solo como secuencia de pasos; también se estudia por los defectos que genera y por las propiedades que modifica.

El control debe incluir parámetros de operación, inspección de pieza, trazabilidad de lote y criterio de aceptación. Cuando una pieza falla, el proceso se revisa junto con formulación y diseño porque subcurado, sobrecurado, porosidad, contaminación o mala adhesión pueden parecer fallas de material.

Variable	Efecto posible
Temperatura	Cambia curado, viscosidad, tiempo de gel, degradación o adhesión.
Tiempo	Controla vulcanización, postcurado, extracción o envejecimiento.
Presión	Afecta llenado, rebaba, compactación y marcas de flujo.
Limpieza	Determina adhesión, contaminación y compatibilidad.
Trazabilidad	Permite conectar lote, receta, proceso y falla.

Fuentes y base técnica consultada

El contenido está reescrito y sintetizado para uso educativo e industrial. No sustituye fichas técnicas, normas, pruebas de laboratorio ni aprobación del fabricante del compuesto.
