Rodillos ahulados: diseño, recubrimiento, fallas y compra técnica
Todo lo que debe revisar un comprador o ingeniero antes de mandar recubrir un rodillo.
Qué es un rodillo ahulado

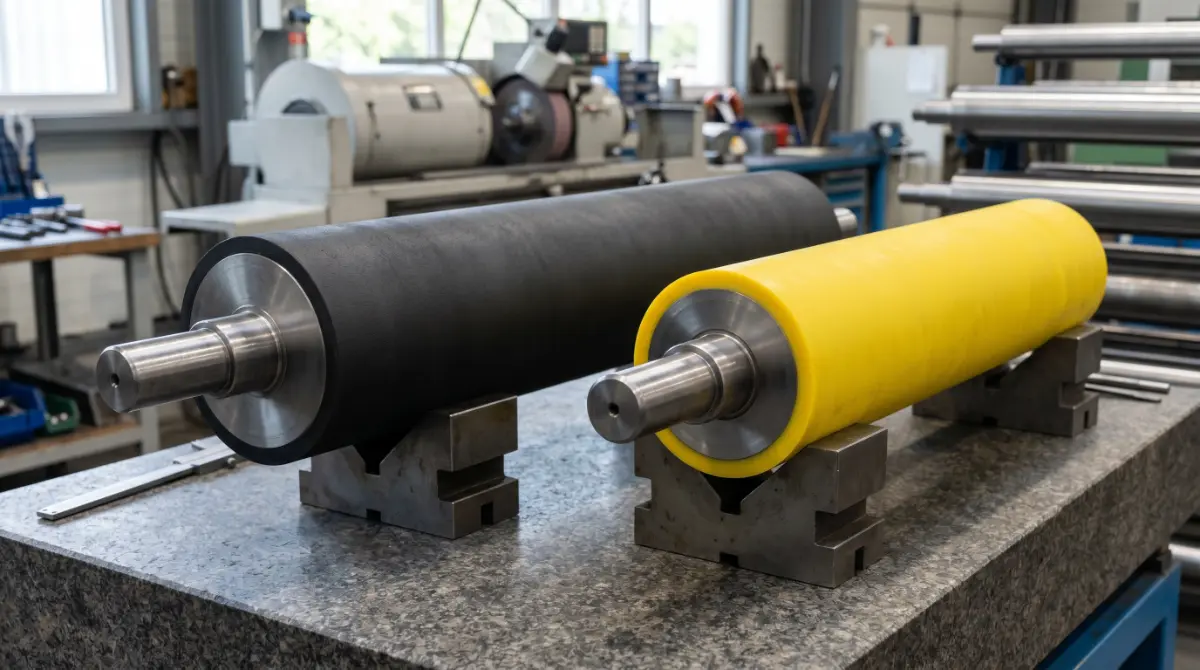

Un rodillo ahulado es un sistema compuesto: núcleo metálico, preparación superficial, adhesivo/primer, recubrimiento elastomérico, curado, rectificado y acabado. La calidad no está solo en el hule. Un buen compuesto puede fallar si el núcleo está ovalado, el primer fue mal aplicado, la superficie quedó contaminada o el acabado superficial no corresponde al proceso.
En planta, el rodillo puede funcionar como elemento de tracción, presión, transporte, laminación, impresión, escurrido, guía, recubrimiento, sellado, transferencia o protección contra desgaste. Cada función exige un material y dureza distintos.
Variables de diseño y compra
Un comprador serio debe documentar diámetro, longitud, flecha, velocidad, carga, nip, temperatura, fluido, limpieza, dureza, espesor de recubrimiento, acabado Ra, tolerancia de concentricidad, balanceo, material anterior y modo de falla. “Recúbrelo igual” no es especificación; es transferencia de incertidumbre.
| Variable | Por qué importa |
|---|---|
| Dureza Shore | Controla deformación, presión de contacto y tracción |
| Espesor | Afecta disipación de calor, deformación y vida útil |
| Material | Define resistencia a aceite, tinta, ozono, abrasión y temperatura |
| Acabado | Afecta transferencia, fricción, limpieza y desgaste |
| Adhesión al núcleo | Evita delaminación bajo torque y temperatura |
Materiales comunes para rodillos
NBR se usa cuando hay aceites, grasas, tintas o fluidos industriales. EPDM funciona en agua caliente, vapor, exterior o químicos polares, pero falla con aceites. Neopreno ofrece equilibrio. Silicón se usa por temperatura, antiadherencia o limpieza, no por abrasión. PU es fuerte en carga, abrasión y corte. NR/SBR siguen siendo útiles en tracción, resiliencia y aplicaciones económicas sin aceite.
Fallas típicas
Las fallas más reveladoras son: grietas circunferenciales, cortes longitudinales, cristalización, pegajosidad, hinchamiento, endurecimiento, delaminación, desgaste cónico, vibración, baja tracción, transferencia irregular y marcas en producto. Cada síntoma apunta a causas distintas: material incorrecto, solvente incompatible, presión excesiva, calor interno, núcleo doblado, mal rectificado, mala limpieza o error de dureza.
Cómo evaluar a un proveedor de rodillos
- Debe pedir datos de proceso, no solo medidas.
- Debe explicar por qué propone NBR, EPDM, PU o silicón.
- Debe controlar adherencia al núcleo y preparación superficial.
- Debe rectificar con tolerancia y acabado documentables.
- Debe preguntar por químicos de limpieza, temperatura y falla anterior.
Profundización técnica
Un rodillo ahulado es una pieza compuesta: núcleo metálico (acero o aluminio), capa de adhesivo (primer + cover coat), recubrimiento elastomérico y, finalmente, mecanizado o rectificado a tolerancia. La calidad del rodillo se mide en cuatro frentes simultáneos: material correcto, adhesión documentada, dimensiones precisas y balanceo si aplica.
Componentes y partes
La pieza no es solo el material. Estos elementos definen su función y especificación:
| Elemento | Descripción |
|---|---|
| Núcleo metálico | Habitualmente acero, con superficie preparada (granallado, fosfatado). |
| Imprimante (primer) | Adhesivo de capa fina que reacciona con metal y con cover coat. |
| Adhesivo de cobertura (cover coat) | Capa que vulcaniza junto al hule formando enlace químico. |
| Recubrimiento elastomérico | Capa de hule o PU, espesor típicamente 3-20 mm. |
| Acabado superficial | Liso, ranurado, granulado o texturizado según función. |
Aplicaciones típicas
Bandas transportadoras, máquinas de impresión, líneas de papel y cartón, equipos de minería, máquinas textiles, líneas alimenticias. Cada aplicación define dureza, tipo de hule, acabado y certificaciones.
Errores clásicos al especificar o usar
- Pedir solo dureza Shore sin tolerancia: el rodillo se rectifica fuera de banda y produce marca en banda.
- No especificar adhesión documentada: el rodillo puede despegar bajo carga.
- Pedir rodillo "como el otro" sin documentación: el otro pudo ser un trabajo único.
- Almacenar con carga en un punto: aparece compression set en almacén.
En piezas aparentemente simples como O-rings y empaques, la mayoría de fallas viene de omitir un dato — la temperatura real, la composición del fluido, la ranura — más que de elegir el material equivocado.
Alcance
Rodillos ahulados: diseño, recubrimiento, fallas y compra técnica forma parte de la estructura de conocimiento de elastomeros.org. El tema se interpreta dentro de un sistema compuesto por material, formulación, proceso, geometría, ambiente de servicio, prueba y modo de falla.
Véase también
Un elastómero industrial no se selecciona por una sola palabra. La decisión conecta familia química, compatibilidad con fluidos, dureza, compression set, resistencia a desgarre, abrasión, envejecimiento, tolerancias, diseño de alojamiento, método de fabricación y control de lote.
Datos necesarios para especificar
| Dato | Razón técnica |
|---|---|
| Material exacto | el nombre comercial no sustituye familia, grado ni formulación |
| Fluido y temperatura | definen compatibilidad, hinchamiento y envejecimiento |
| Geometría y tolerancia | controlan compresión, extrusión, desgaste y fuga |
| Proceso de fabricación | afecta dispersión, curado, adhesión y dimensiones |
| Prueba de aceptación | convierte una recomendación en requisito medible |
Para convertir esta entrada en una especificación de compra, documente condición real de servicio, consecuencia de falla, normas de prueba, criterios de aceptación y requisitos de trazabilidad.
Lecturas relacionadas
Descripción ampliada
Rodillos ahulados: diseño, recubrimiento, fallas y compra técnica se integra dentro de la enciclopedia como una entrada técnica conectada con materiales, formulación, proceso, propiedades, compatibilidad, diseño y fallas. Para usarla correctamente, no basta leer la definición: hay que convertirla en criterio de selección o diagnóstico.
La información debe interpretarse junto con condiciones de servicio, muestra real, proveedor, lote, prueba y aplicación. Los elastómeros son sistemas viscoelásticos: su desempeño cambia con tiempo, temperatura, deformación, fluido y proceso.
Contexto y límites
La entrada Rodillos ahulados: diseño, recubrimiento, fallas y compra técnica debe leerse dentro del sistema completo de los elastómeros: composición química, formulación, proceso de fabricación, geometría de la pieza, ambiente de operación y método de prueba. Ninguna propiedad aislada define por sí sola el desempeño. La utilidad de esta información está en conectar el concepto con una decisión verificable.
En una aplicación real, el mismo material puede funcionar durante años o fallar rápidamente según dureza, curado, carga, plastificante, temperatura, fluido, presión, movimiento y limpieza. Por eso la enciclopedia evita presentar una familia de hule como solución universal. Cada recomendación debe entenderse como preselección hasta que una prueba o experiencia validada confirme el resultado.
| Dimensión | Preguntas que debe responder |
|---|---|
| Material | ¿Qué familia, dureza, curado y formulación se usarán? |
| Diseño | ¿Cómo se deformará la pieza y dónde aparecen esfuerzos? |
| Proceso | ¿Cómo se mezcló, moldeó, extruyó, curó o rectificó? |
| Ambiente | ¿Qué fluido, temperatura, ozono, abrasión o limpieza existe? |
| Validación | ¿Qué prueba confirma que el riesgo principal está controlado? |
Errores comunes
El error más frecuente es convertir una abreviatura en una garantía. NBR no significa automáticamente apto para cualquier aceite; EPDM no significa apto para todo vapor; FKM no resiste todos los químicos; silicona no es sinónimo de grado alimenticio; poliuretano no siempre resiste agua caliente. La segunda equivocación es pedir dureza como si fuera material completo. La tercera es comparar proveedores sin fijar método de prueba y criterio de aceptación.
Una especificación madura evita esas trampas: define función, ambiente, geometría, material candidato, prueba, tolerancia, trazabilidad y condición de aceptación. En una pieza crítica, la ausencia de información no reduce el riesgo; solo lo transfiere al proveedor o al usuario final.
