Empaques de hule: selección, diseño, falla y materiales
Guía de ingeniería para juntas, empaques cortados, piezas moldeadas y sellos estáticos.
Qué hace realmente un empaque de hule
Un empaque no “tapa un hueco”; mantiene una presión de contacto suficiente entre dos superficies para impedir el paso de fluido o gas. La presión de sellado debe superar la presión interna, compensar irregularidades y mantenerse durante tiempo, temperatura y ciclos de carga.
La selección correcta combina material, dureza, espesor, compresibilidad, compression set, compatibilidad química, rugosidad de bridas, torque, geometría y ambiente. Si solo se especifica “neopreno de 1/8” se deja fuera casi todo lo que decide la vida útil.
Materiales comunes
NBR domina en aceite mineral. EPDM domina en agua, vapor moderado, exterior y glicoles. FKM domina en aceite/calor/combustible/químicos más agresivos. Silicón domina temperatura y limpieza en estático. Neopreno es balanceado. PTFE no es elastómero pero aparece en juntas por química; su comportamiento de sellado es distinto.
Diseño: compresión, torque y geometría
Demasiada compresión acelera deformación permanente; poca compresión provoca fuga. Una brida deformada, tornillería desigual o rugosidad incorrecta puede hacer fallar al mejor material. En empaques cortados de placa se debe revisar orientación, tolerancia, rebaba, continuidad de contacto y si el material se extruyó hacia el interior o exterior.
Diagnóstico de falla
Hinchamiento apunta a incompatibilidad química. Aplanamiento permanente apunta a compression set, temperatura o exceso de compresión. Grietas apuntan a ozono, calor, fatiga o envejecimiento. Fuga inmediata suele ser diseño, torque, superficie o medida. Fuga después de semanas puede ser relajación, creep, ataque químico o ciclos térmicos.
Preguntas antes de cotizar
- ¿Qué fluido toca el empaque y a qué concentración?
- ¿Temperatura continua y picos?
- ¿Presión y tipo de brida?
- ¿Es estático o dinámico?
- ¿Requiere FDA, grado alimenticio, color o trazabilidad?
- ¿Cuál fue la falla del empaque anterior?
Profundización técnica

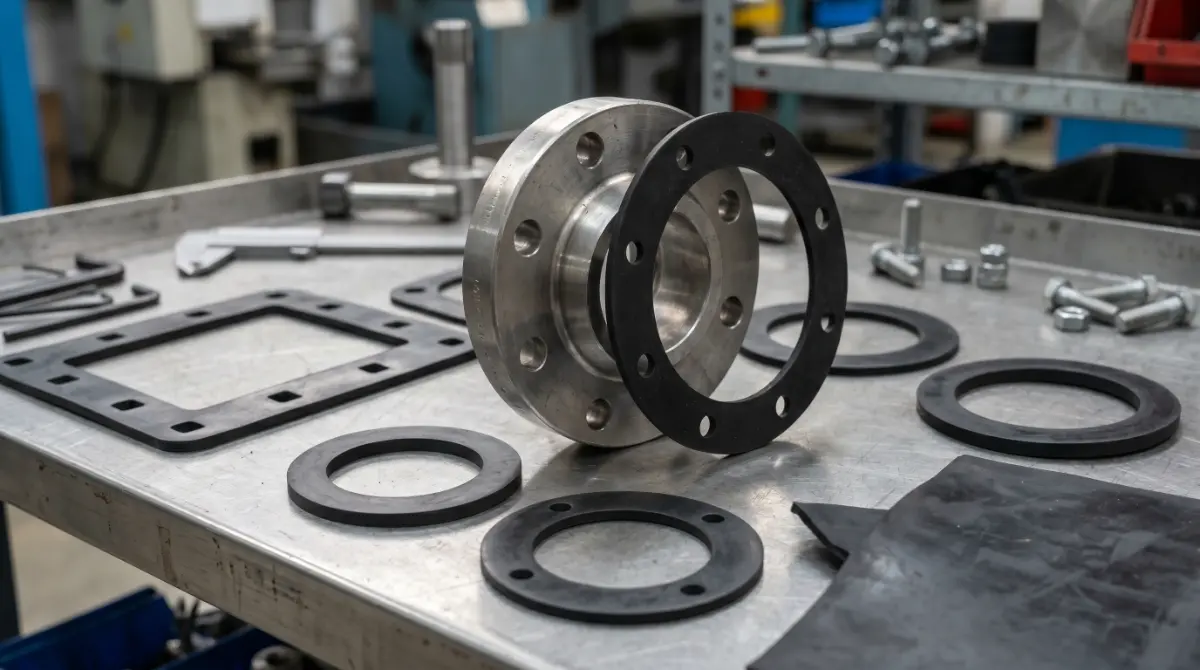

Empaque o junta es la pieza de hule que sella entre dos caras planas o paralelas. Trabaja por compresión: el apriete de tornillería deforma el empaque hasta que cierra los pequeños huecos de las caras. Su rendimiento depende del compuesto, espesor, dureza, par de apriete, geometría de las caras y, en aplicaciones con presión, de la dirección de la fuga potencial.
Componentes y partes
La pieza no es solo el material. Estos elementos definen su función y especificación:
| Elemento | Descripción |
|---|---|
| Hoja calandrada | Material base, espesores típicos 1, 2, 3, 5 mm. |
| Compuesto | NBR, EPDM, FKM, VMQ, o composite reforzado con fibra. |
| Dureza Shore A | Típicamente 60-80 según deformación requerida. |
| Corte | Waterjet, troquel, láser, dependiendo de tolerancia. |
| Acabado de borde | Liso o sellado para reducir migración. |
Aplicaciones típicas
Bridas industriales, intercambiadores de calor, manholes de tanques, juntas de cubierta, sellos de equipos eléctricos. La distinción importante: un empaque de baja presión funciona por contacto blando; un empaque de alta presión requiere material reforzado o estrategia de doble sello.
Errores clásicos al especificar o usar
- Comprar hoja de hule de origen desconocido (recortes o material de segunda).
- Asumir que un empaque grueso sella mejor que uno delgado: a veces es al revés.
- Apretar de más buscando sellar: el empaque extruye fuera de la junta.
- Cambiar fluido sin recalificar el empaque (lo que servía para aceite no sirve para vapor).
- No verificar acabado y paralelismo de las caras metálicas.
En piezas aparentemente simples como O-rings y empaques, la mayoría de fallas viene de omitir un dato — la temperatura real, la composición del fluido, la ranura — más que de elegir el material equivocado.
Alcance
Empaques de hule: selección, diseño, falla y materiales forma parte de la estructura de conocimiento de elastomeros.org. El tema se interpreta dentro de un sistema compuesto por material, formulación, proceso, geometría, ambiente de servicio, prueba y modo de falla.
Véase también
Un elastómero industrial no se selecciona por una sola palabra. La decisión conecta familia química, compatibilidad con fluidos, dureza, compression set, resistencia a desgarre, abrasión, envejecimiento, tolerancias, diseño de alojamiento, método de fabricación y control de lote.
Datos necesarios para especificar
| Dato | Razón técnica |
|---|---|
| Material exacto | el nombre comercial no sustituye familia, grado ni formulación |
| Fluido y temperatura | definen compatibilidad, hinchamiento y envejecimiento |
| Geometría y tolerancia | controlan compresión, extrusión, desgaste y fuga |
| Proceso de fabricación | afecta dispersión, curado, adhesión y dimensiones |
| Prueba de aceptación | convierte una recomendación en requisito medible |
Para convertir esta entrada en una especificación de compra, documente condición real de servicio, consecuencia de falla, normas de prueba, criterios de aceptación y requisitos de trazabilidad.
Lecturas relacionadas
Descripción ampliada
Empaques de hule: selección, diseño, falla y materiales se integra dentro de la enciclopedia como una entrada técnica conectada con materiales, formulación, proceso, propiedades, compatibilidad, diseño y fallas. Para usarla correctamente, no basta leer la definición: hay que convertirla en criterio de selección o diagnóstico.
La información debe interpretarse junto con condiciones de servicio, muestra real, proveedor, lote, prueba y aplicación. Los elastómeros son sistemas viscoelásticos: su desempeño cambia con tiempo, temperatura, deformación, fluido y proceso.
Contexto y límites
La entrada Empaques de hule: selección, diseño, falla y materiales debe leerse dentro del sistema completo de los elastómeros: composición química, formulación, proceso de fabricación, geometría de la pieza, ambiente de operación y método de prueba. Ninguna propiedad aislada define por sí sola el desempeño. La utilidad de esta información está en conectar el concepto con una decisión verificable.
En una aplicación real, el mismo material puede funcionar durante años o fallar rápidamente según dureza, curado, carga, plastificante, temperatura, fluido, presión, movimiento y limpieza. Por eso la enciclopedia evita presentar una familia de hule como solución universal. Cada recomendación debe entenderse como preselección hasta que una prueba o experiencia validada confirme el resultado.
| Dimensión | Preguntas que debe responder |
|---|---|
| Material | ¿Qué familia, dureza, curado y formulación se usarán? |
| Diseño | ¿Cómo se deformará la pieza y dónde aparecen esfuerzos? |
| Proceso | ¿Cómo se mezcló, moldeó, extruyó, curó o rectificó? |
| Ambiente | ¿Qué fluido, temperatura, ozono, abrasión o limpieza existe? |
| Validación | ¿Qué prueba confirma que el riesgo principal está controlado? |
Errores comunes
El error más frecuente es convertir una abreviatura en una garantía. NBR no significa automáticamente apto para cualquier aceite; EPDM no significa apto para todo vapor; FKM no resiste todos los químicos; silicona no es sinónimo de grado alimenticio; poliuretano no siempre resiste agua caliente. La segunda equivocación es pedir dureza como si fuera material completo. La tercera es comparar proveedores sin fijar método de prueba y criterio de aceptación.
Una especificación madura evita esas trampas: define función, ambiente, geometría, material candidato, prueba, tolerancia, trazabilidad y condición de aceptación. En una pieza crítica, la ausencia de información no reduce el riesgo; solo lo transfiere al proveedor o al usuario final.
Fuentes y base técnica consultada
- Britannica Rubber
- Britannica Rubber Processing
- Britannica Vulcanization
- Wikipedia Elastomero
- Parker O-Ring Handbook
- Castable Polyurethane Elastomers, Ian Clemitson, CRC Press, 2008. Libro
- ARPM Rubber Handbook
El contenido está reescrito y sintetizado para uso educativo e industrial. No sustituye fichas técnicas, normas, pruebas de laboratorio ni aprobación del fabricante del compuesto.
