Fallas por diseño y no por material
Cómo distinguir material incorrecto, diseño deficiente y proceso mal controlado.
Principio de diseño
Cómo distinguir material incorrecto, diseño deficiente y proceso mal controlado. El elastómero se deforma, fluye viscoelásticamente, envejece y cambia con temperatura. El diseño debe dejar espacio para recuperación, expansión, tolerancia, compresión y movimiento.
Variables críticas
| Variable | Efecto |
|---|---|
| Geometría | Concentra esfuerzo o permite deformación controlada. |
| Dureza/módulo | Cambia fuerza de contacto y deformación. |
| Acabado superficial | Influye en sellado, fricción y adhesión. |
| Temperatura | Cambia módulo, set, expansión y envejecimiento. |
| Proceso | Moldeo, corte, rectificado o colado imponen límites. |
Checklist de revisión
- Función principal de la pieza.
- Carga, presión, movimiento y ciclo.
- Temperatura mínima/máxima y ciclos.
- Fluido, limpieza y contaminantes.
- Tolerancias realistas para hule.
- Prueba funcional antes de producción.
Cómo se aborda en ingeniería
Muchas fallas atribuidas al material son en realidad fallas de diseño. Ranura mal dimensionada, dureza incorrecta para la presión, holgura excesiva, ausencia de respaldo antiextrusión, acabado superficial agresivo, o material correcto en geometría equivocada.
Checklist de especificación
Una especificación útil contesta estos puntos antes de salir a cotizar:
- Revisar diagrama de ranura contra catálogo Parker o equivalente: 80 % de los O-ring fallan por ranura mal calculada.
- Calcular extrusión gap permitida para dureza y presión.
- Verificar acabado superficial (Ra y dirección del rayado).
- Verificar compatibilidad química material-fluido en el rango térmico.
- Considerar ciclos térmicos y cómo varía el sellado.
- Verificar montaje: pellizcos, cortes y bordes filosos.
Fallas típicas asociadas a este diseño

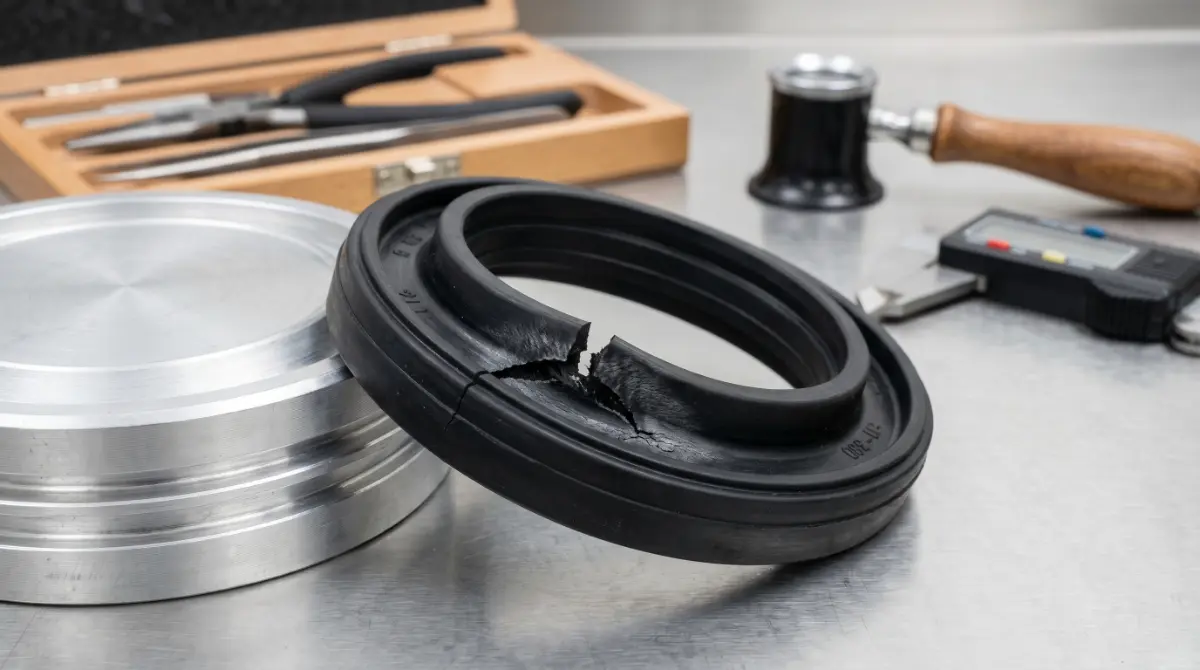

Aspecto típico: el O-ring parece intacto pero fuga. La pieza tiene marca de extrusión en una esquina. La dureza del compuesto correcta pero la ranura permite huecos. La revisión de diseño elimina más fallas que la revisión de material.
Lecturas técnicas relacionadas
Para profundizar: extrusión de sellos, guía: por qué falla un sello.
Principio de diseño
Fallas de diseño. Concentraciones de esfuerzo, ranuras incorrectas, compresión excesiva o espesores mal definidos generan fallas aunque el material sea correcto. El elastómero no trabaja como metal rígido: fluye, se comprime, se relaja, se hincha, envejece y cambia con temperatura. El diseño debe darle espacio, soporte y deformación controlada.
Variables geométricas
| Variable | Efecto |
|---|---|
| Compresión | crea fuerza de sellado pero puede producir set si es excesiva |
| Holgura | controla extrusión, mordisqueo y estabilidad bajo presión |
| Radio y bordes | reducen concentración de esfuerzos y desgarre |
| Espesor | afecta curado, enfriamiento, rigidez y tolerancia |
| Acabado superficial | modifica fricción, desgaste y fuga |
Diseño para fabricación
La pieza debe poder mezclarse, fluir, curarse, desmoldarse, rectificarse o cortarse sin defectos. Cavidades imposibles, esquinas vivas, espesores desbalanceados o tolerancias de metal aplicadas al hule generan rechazos y fallas.
Validación
Un diseño robusto se valida por dimensión, dureza, compression set, compatibilidad, prueba funcional y análisis de falla. Cuando el diseño implica presión o movimiento, debe revisarse extrusión, lubricación, calor interno, fatiga y desgaste.
Lecturas relacionadas
Principios de diseño
Diseñar una pieza elastomérica significa controlar deformación. A diferencia del metal, el elastómero cambia de forma, fluye lentamente, genera calor por histéresis y puede perder esfuerzo con el tiempo. El diseño debe permitir recuperación, evitar cortes y mantener el material dentro de deformaciones razonables.
| Principio | Aplicación |
|---|---|
| Evitar aristas vivas | Reduce concentración de esfuerzo y desgarre. |
| Controlar squeeze | Evita fuga por baja compresión y set por exceso. |
| Dar volumen libre | Permite expansión térmica o química sin extrusión. |
| Considerar tolerancias | La deformabilidad complica medición y ajuste. |
| Diseñar para proceso | Facilita llenado, desmoldeo, curado y acabado. |
Contexto y límites
La entrada Fallas por diseño y no por material debe leerse dentro del sistema completo de los elastómeros: composición química, formulación, proceso de fabricación, geometría de la pieza, ambiente de operación y método de prueba. Ninguna propiedad aislada define por sí sola el desempeño. La utilidad de esta información está en conectar el concepto con una decisión verificable.
En una aplicación real, el mismo material puede funcionar durante años o fallar rápidamente según dureza, curado, carga, plastificante, temperatura, fluido, presión, movimiento y limpieza. Por eso la enciclopedia evita presentar una familia de hule como solución universal. Cada recomendación debe entenderse como preselección hasta que una prueba o experiencia validada confirme el resultado.
| Dimensión | Preguntas que debe responder |
|---|---|
| Material | ¿Qué familia, dureza, curado y formulación se usarán? |
| Diseño | ¿Cómo se deformará la pieza y dónde aparecen esfuerzos? |
| Proceso | ¿Cómo se mezcló, moldeó, extruyó, curó o rectificó? |
| Ambiente | ¿Qué fluido, temperatura, ozono, abrasión o limpieza existe? |
| Validación | ¿Qué prueba confirma que el riesgo principal está controlado? |
Errores comunes
El error más frecuente es convertir una abreviatura en una garantía. NBR no significa automáticamente apto para cualquier aceite; EPDM no significa apto para todo vapor; FKM no resiste todos los químicos; silicona no es sinónimo de grado alimenticio; poliuretano no siempre resiste agua caliente. La segunda equivocación es pedir dureza como si fuera material completo. La tercera es comparar proveedores sin fijar método de prueba y criterio de aceptación.
Una especificación madura evita esas trampas: define función, ambiente, geometría, material candidato, prueba, tolerancia, trazabilidad y condición de aceptación. En una pieza crítica, la ausencia de información no reduce el riesgo; solo lo transfiere al proveedor o al usuario final.
Fuentes
- Castable Polyurethane Elastomers, Ian Clemitson, CRC Press, 2008
- Parker O-Ring Handbook ORD 5700
- ARPM Rubber Handbook MO-1
- Britannica - Vulcanization
- Britannica - Rubber processing
- Zeon - NBR acrylonitrile content and oil/fuel resistance
- SKF - Elastomer materials, FKM properties
- Trelleborg - Chemical compatibility guide
