Tolerancias en piezas de hule
Por qué no se tolera como metal y cómo especificar dimensiones realistas.
Principio de diseño
Por qué no se tolera como metal y cómo especificar dimensiones realistas. El elastómero se deforma, fluye viscoelásticamente, envejece y cambia con temperatura. El diseño debe dejar espacio para recuperación, expansión, tolerancia, compresión y movimiento.
Variables críticas
| Variable | Efecto |
|---|---|
| Geometría | Concentra esfuerzo o permite deformación controlada. |
| Dureza/módulo | Cambia fuerza de contacto y deformación. |
| Acabado superficial | Influye en sellado, fricción y adhesión. |
| Temperatura | Cambia módulo, set, expansión y envejecimiento. |
| Proceso | Moldeo, corte, rectificado o colado imponen límites. |
Checklist de revisión
- Función principal de la pieza.
- Carga, presión, movimiento y ciclo.
- Temperatura mínima/máxima y ciclos.
- Fluido, limpieza y contaminantes.
- Tolerancias realistas para hule.
- Prueba funcional antes de producción.
Cómo se aborda en ingeniería
La tolerancia de una pieza de hule depende de su tamaño, geometría, proceso y compuesto. Pedir tolerancias plásticas o metálicas a un molde de hule es la causa más común de discusiones entre comprador y proveedor. La norma RMA F-1 (o ISO 3302-1) clasifica los grados.
Checklist de especificación
Una especificación útil contesta estos puntos antes de salir a cotizar:
- Clase de tolerancia RMA F-1: A1 (alta precisión), A2, A3, F1 (libre).
- Clase ISO 3302-1: M1, M2, M3, M4.
- Definir tolerancia distinta para dimensión de molde vs dimensión fuera de molde.
- Considerar contracción del compuesto (1.5-3 % típico).

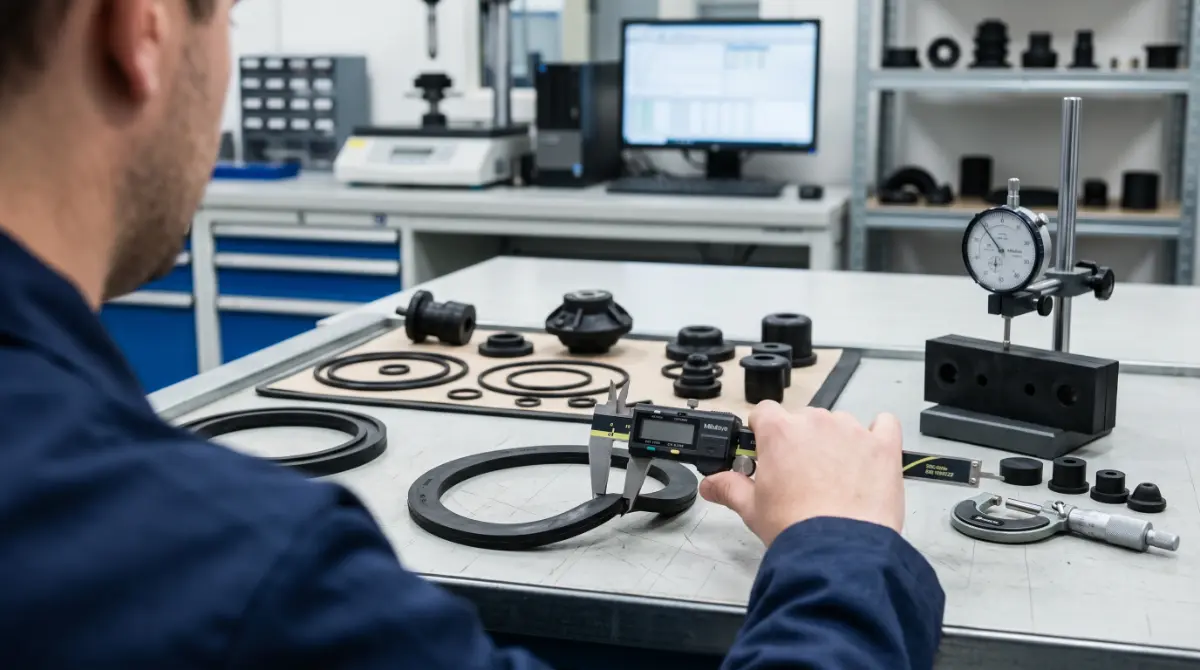

- Definir punto de medición y método (calibre, óptico, escaneo).
- Acuerdo con proveedor sobre instrumento de inspección.
Fallas típicas asociadas a este diseño
Pieza rechazada por tolerancia que el molde no puede producir, montaje imposible por dimensiones acumuladas, y discusión con proveedor por interpretación distinta de la norma.
Lecturas técnicas relacionadas
Para profundizar: piezas moldeadas, procesos de moldeo.
Principio de diseño
Tolerancias en hule. El hule se deforma al medirlo y cambia con temperatura; las tolerancias deben ser realistas para proceso y función. El elastómero no trabaja como metal rígido: fluye, se comprime, se relaja, se hincha, envejece y cambia con temperatura. El diseño debe darle espacio, soporte y deformación controlada.
Variables geométricas
| Variable | Efecto |
|---|---|
| Compresión | crea fuerza de sellado pero puede producir set si es excesiva |
| Holgura | controla extrusión, mordisqueo y estabilidad bajo presión |
| Radio y bordes | reducen concentración de esfuerzos y desgarre |
| Espesor | afecta curado, enfriamiento, rigidez y tolerancia |
| Acabado superficial | modifica fricción, desgaste y fuga |
Diseño para fabricación
La pieza debe poder mezclarse, fluir, curarse, desmoldarse, rectificarse o cortarse sin defectos. Cavidades imposibles, esquinas vivas, espesores desbalanceados o tolerancias de metal aplicadas al hule generan rechazos y fallas.
Validación
Un diseño robusto se valida por dimensión, dureza, compression set, compatibilidad, prueba funcional y análisis de falla. Cuando el diseño implica presión o movimiento, debe revisarse extrusión, lubricación, calor interno, fatiga y desgaste.
Lecturas relacionadas
Principios de diseño
Diseñar una pieza elastomérica significa controlar deformación. A diferencia del metal, el elastómero cambia de forma, fluye lentamente, genera calor por histéresis y puede perder esfuerzo con el tiempo. El diseño debe permitir recuperación, evitar cortes y mantener el material dentro de deformaciones razonables.
| Principio | Aplicación |
|---|---|
| Evitar aristas vivas | Reduce concentración de esfuerzo y desgarre. |
| Controlar squeeze | Evita fuga por baja compresión y set por exceso. |
| Dar volumen libre | Permite expansión térmica o química sin extrusión. |
| Considerar tolerancias | La deformabilidad complica medición y ajuste. |
| Diseñar para proceso | Facilita llenado, desmoldeo, curado y acabado. |
Contexto y límites
La entrada Tolerancias en piezas de hule debe leerse dentro del sistema completo de los elastómeros: composición química, formulación, proceso de fabricación, geometría de la pieza, ambiente de operación y método de prueba. Ninguna propiedad aislada define por sí sola el desempeño. La utilidad de esta información está en conectar el concepto con una decisión verificable.
En una aplicación real, el mismo material puede funcionar durante años o fallar rápidamente según dureza, curado, carga, plastificante, temperatura, fluido, presión, movimiento y limpieza. Por eso la enciclopedia evita presentar una familia de hule como solución universal. Cada recomendación debe entenderse como preselección hasta que una prueba o experiencia validada confirme el resultado.
| Dimensión | Preguntas que debe responder |
|---|---|
| Material | ¿Qué familia, dureza, curado y formulación se usarán? |
| Diseño | ¿Cómo se deformará la pieza y dónde aparecen esfuerzos? |
| Proceso | ¿Cómo se mezcló, moldeó, extruyó, curó o rectificó? |
| Ambiente | ¿Qué fluido, temperatura, ozono, abrasión o limpieza existe? |
| Validación | ¿Qué prueba confirma que el riesgo principal está controlado? |
Errores comunes
El error más frecuente es convertir una abreviatura en una garantía. NBR no significa automáticamente apto para cualquier aceite; EPDM no significa apto para todo vapor; FKM no resiste todos los químicos; silicona no es sinónimo de grado alimenticio; poliuretano no siempre resiste agua caliente. La segunda equivocación es pedir dureza como si fuera material completo. La tercera es comparar proveedores sin fijar método de prueba y criterio de aceptación.
Una especificación madura evita esas trampas: define función, ambiente, geometría, material candidato, prueba, tolerancia, trazabilidad y condición de aceptación. En una pieza crítica, la ausencia de información no reduce el riesgo; solo lo transfiere al proveedor o al usuario final.
Fuentes
- Castable Polyurethane Elastomers, Ian Clemitson, CRC Press, 2008
- Parker O-Ring Handbook ORD 5700
- ARPM Rubber Handbook MO-1
- Britannica - Vulcanization
- Britannica - Rubber processing
- Zeon - NBR acrylonitrile content and oil/fuel resistance
- SKF - Elastomer materials, FKM properties
- Trelleborg - Chemical compatibility guide
