ASTM D471: resistencia a fluidos
Inmersión para evaluar cambio de volumen, masa, dureza y propiedades.
Qué mide
Inmersión para evaluar cambio de volumen, masa, dureza y propiedades. Esta prueba no debe verse como trámite: permite controlar lote, comparar proveedores y explicar fallas. El resultado solo es válido si se reportan método, geometría, temperatura, tiempo, preparación y criterio.
Errores de interpretación
- Comparar resultados de métodos distintos.
- No reportar temperatura o tiempo.
- Usar probeta estándar cuando la pieza real tiene geometría crítica.
- Confundir resultado de material nuevo con desempeño tras envejecimiento.
- No relacionar prueba con el mecanismo de falla real.
Cómo pedirla
| Dato | Recomendación |
|---|---|
| Norma y método | Especificar versión/método cuando aplique. |
| Condiciones | Temperatura, tiempo, deformación, fluido o atmósfera. |
| Criterio de aceptación | Valor mínimo/máximo y tolerancia. |
| Trazabilidad | Lote de compuesto, fecha, operador/equipo si es crítico. |
Qué decide en ingeniería
La prueba ASTM D471 mide cambio de volumen, masa, dureza y propiedades tras inmersión en un fluido a temperatura y tiempo controlados. Es la prueba decisiva para confirmar compatibilidad química entre un compuesto y un fluido específico. Más útil que cualquier tabla genérica porque ensaya el compuesto exacto del proveedor en el fluido exacto del proceso.
Probeta y preparación de muestra

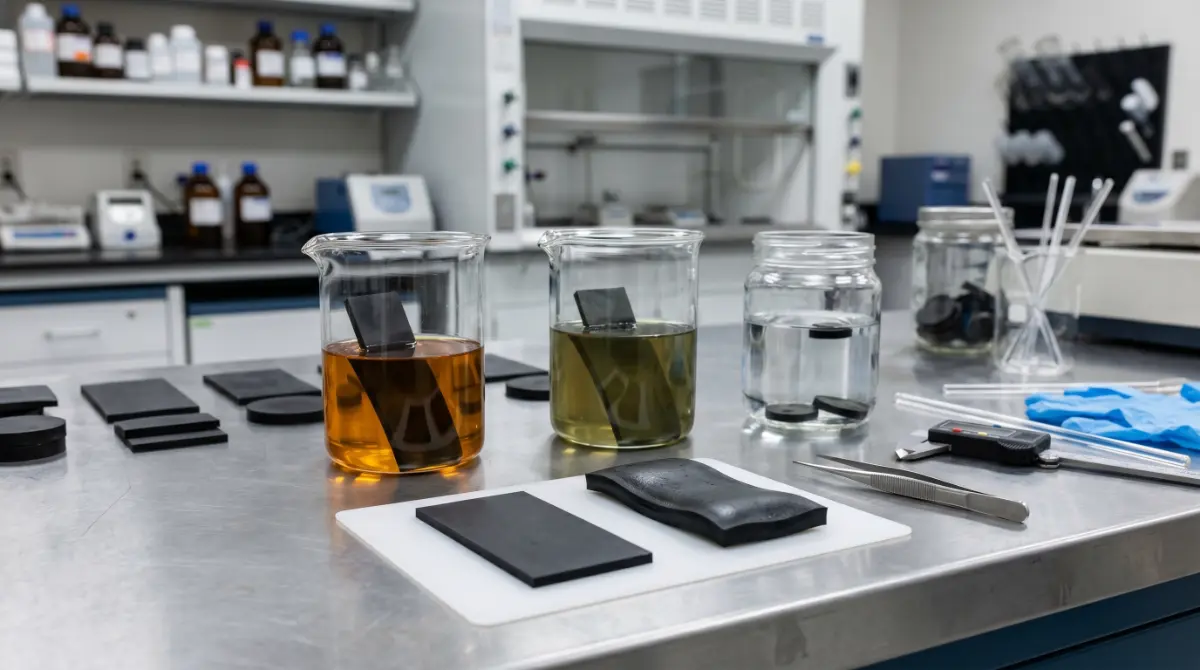

Probetas estándar (cubos, discos o piezas tipo gancho según variante) sumergidas en el fluido objetivo (aceites de referencia IRM 901-903 o el fluido real de la planta) a temperatura definida durante 22, 70 o 168 horas. Se mide antes y después: peso, volumen, dureza, tensión y elongación.
Cómo interpretar el resultado
Hinchamiento bajo (<10 %) y poca pérdida de propiedades indican compatibilidad razonable. Hinchamiento >25 % y caída de dureza > 10 puntos suele descalificar el material. La dirección del cambio también importa: hinchamiento puede ser tolerable en una junta plana pero fatal en un O-ring dinámico.
Un valor sin condiciones de ensayo (temperatura, tiempo, fluido, concentración) no es comparable. Siempre se pide ficha completa, no solo el número.
Errores comunes al ejecutar o interpretar
- Usar un aceite genérico cuando la planta usa otro: invalida la conclusión.
- Ensayar a temperatura ambiente cuando el sistema opera a 120 °C: subestima el ataque.
- No medir propiedades mecánicas finales, solo cambio de volumen: omite información clave.
- Promediar resultados de tres muestras con varianza alta: oculta defectos reales.
Limitaciones de la prueba
La inmersión libre no reproduce el confinamiento de un O-ring instalado en una ranura. El comportamiento real puede ser distinto, especialmente bajo presión y con ciclos térmicos. Sirve como filtro, no como sentencia.
Cuándo pedirla al proveedor
Antes de validar cualquier sello en un fluido nuevo, en cambios de formulación de proveedor y al investigar fallas por hinchamiento o ablandamiento.
Lecturas relacionadas: metodología de compatibilidad química, falla por hinchamiento químico.
Principio de la prueba
Inmersión en fluidos. Evalúa cambio de volumen, masa, dureza y propiedades después de exponer el material a líquidos. Una prueba de elastómeros debe entenderse como método de comparación bajo condiciones definidas, no como garantía absoluta de desempeño en campo.
Muestra, equipo y condiciones
El resultado depende de geometría de muestra, espesor, acondicionamiento, temperatura, humedad, velocidad, tiempo y preparación del borde. En hules y poliuretanos, pequeñas diferencias de probeta pueden cambiar tensión, elongación, desgarre o dureza.
| Elemento | Debe documentarse |
|---|---|
| Probeta | forma, espesor, orientación, método de corte o moldeo |
| Equipo | calibración, tipo de fixture, celda, indentador o cámara |
| Condición | temperatura, humedad, tiempo, velocidad y fluido |
| Resultado | unidades, promedio, dispersión, observaciones y modo de falla |
Interpretación
El valor medido se interpreta junto con aplicación. Una dureza alta no significa mejor sello; una tensión alta no garantiza resistencia a aceite; una abrasión baja en laboratorio no siempre predice desgaste con lodo, partículas o calor. La prueba correcta es la que se relaciona con el mecanismo de falla esperado.
Errores frecuentes
Los errores más comunes son comparar resultados de métodos distintos, omitir temperatura, usar probetas mal cortadas, reportar solo un valor sin dispersión, elegir material solo por dureza o extrapolar una prueba de inmersión a una pieza dinámica bajo presión.
Notas técnicas de referencia
ASTM D471 evalúa el comportamiento de elastómeros expuestos a líquidos como aceites, combustibles, grasas y otros fluidos de operación. La prueba mide cambios de volumen, masa y, en algunos casos, propiedades posteriores a la inmersión, lo que permite inferir compatibilidad química relativa bajo condiciones controladas.
La interpretación requiere cautela porque el resultado depende del fluido específico, la temperatura, la duración y la formulación concreta del elastómero. Un resultado favorable en una familia de aceite no autoriza extrapolación automática a todos los fluidos similares ni a condiciones de presión o ciclos térmicos reales.
Lecturas relacionadas
Interpretación técnica
ASTM D471: resistencia a fluidos debe interpretarse como una herramienta de decisión. Una prueba de laboratorio reduce incertidumbre, pero no reproduce toda la complejidad del servicio. El resultado es útil cuando se conoce método, muestra, acondicionamiento, temperatura, tiempo, velocidad y criterio de aceptación.
| Elemento | Por qué importa |
|---|---|
| Método | Permite comparar resultados entre laboratorios y lotes. |
| Probeta | La geometría influye en tensión, desgarre, compression set y abrasión. |
| Acondicionamiento | Humedad, temperatura y tiempo cambian respuesta viscoelástica. |
| Interpretación | Un número aislado puede ser engañoso sin aplicación y material. |
| Límite | Ninguna prueba sustituye validación de campo en piezas críticas. |
Para convertir el resultado en especificación, relacione la propiedad con el modo de falla que desea evitar: fuga, desgaste, grieta, hinchamiento, delaminación, deformación permanente o pérdida de desempeño dinámico.
Contexto y límites
La entrada ASTM D471: resistencia a fluidos debe leerse dentro del sistema completo de los elastómeros: composición química, formulación, proceso de fabricación, geometría de la pieza, ambiente de operación y método de prueba. Ninguna propiedad aislada define por sí sola el desempeño. La utilidad de esta información está en conectar el concepto con una decisión verificable.
En una aplicación real, el mismo material puede funcionar durante años o fallar rápidamente según dureza, curado, carga, plastificante, temperatura, fluido, presión, movimiento y limpieza. Por eso la enciclopedia evita presentar una familia de hule como solución universal. Cada recomendación debe entenderse como preselección hasta que una prueba o experiencia validada confirme el resultado.
| Dimensión | Preguntas que debe responder |
|---|---|
| Material | ¿Qué familia, dureza, curado y formulación se usarán? |
| Diseño | ¿Cómo se deformará la pieza y dónde aparecen esfuerzos? |
| Proceso | ¿Cómo se mezcló, moldeó, extruyó, curó o rectificó? |
| Ambiente | ¿Qué fluido, temperatura, ozono, abrasión o limpieza existe? |
| Validación | ¿Qué prueba confirma que el riesgo principal está controlado? |
Errores comunes
El error más frecuente es convertir una abreviatura en una garantía. NBR no significa automáticamente apto para cualquier aceite; EPDM no significa apto para todo vapor; FKM no resiste todos los químicos; silicona no es sinónimo de grado alimenticio; poliuretano no siempre resiste agua caliente. La segunda equivocación es pedir dureza como si fuera material completo. La tercera es comparar proveedores sin fijar método de prueba y criterio de aceptación.
Una especificación madura evita esas trampas: define función, ambiente, geometría, material candidato, prueba, tolerancia, trazabilidad y condición de aceptación. En una pieza crítica, la ausencia de información no reduce el riesgo; solo lo transfiere al proveedor o al usuario final.
Fuentes
- Castable Polyurethane Elastomers, Ian Clemitson, CRC Press, 2008
- Parker O-Ring Handbook ORD 5700
- ARPM Rubber Handbook MO-1
- Britannica - Vulcanization
- Britannica - Rubber processing
- Zeon - NBR acrylonitrile content and oil/fuel resistance
- SKF - Elastomer materials, FKM properties
- Trelleborg - Chemical compatibility guide
