DIN 53516 / ASTM D5963: abrasión
Pérdida volumétrica por desgaste abrasivo bajo condiciones controladas.
Qué mide
Pérdida volumétrica por desgaste abrasivo bajo condiciones controladas. Esta prueba no debe verse como trámite: permite controlar lote, comparar proveedores y explicar fallas. El resultado solo es válido si se reportan método, geometría, temperatura, tiempo, preparación y criterio.
Errores de interpretación
- Comparar resultados de métodos distintos.
- No reportar temperatura o tiempo.
- Usar probeta estándar cuando la pieza real tiene geometría crítica.
- Confundir resultado de material nuevo con desempeño tras envejecimiento.
- No relacionar prueba con el mecanismo de falla real.
Cómo pedirla
| Dato | Recomendación |
|---|---|
| Norma y método | Especificar versión/método cuando aplique. |
| Condiciones | Temperatura, tiempo, deformación, fluido o atmósfera. |
| Criterio de aceptación | Valor mínimo/máximo y tolerancia. |
| Trazabilidad | Lote de compuesto, fecha, operador/equipo si es crítico. |
Qué decide en ingeniería

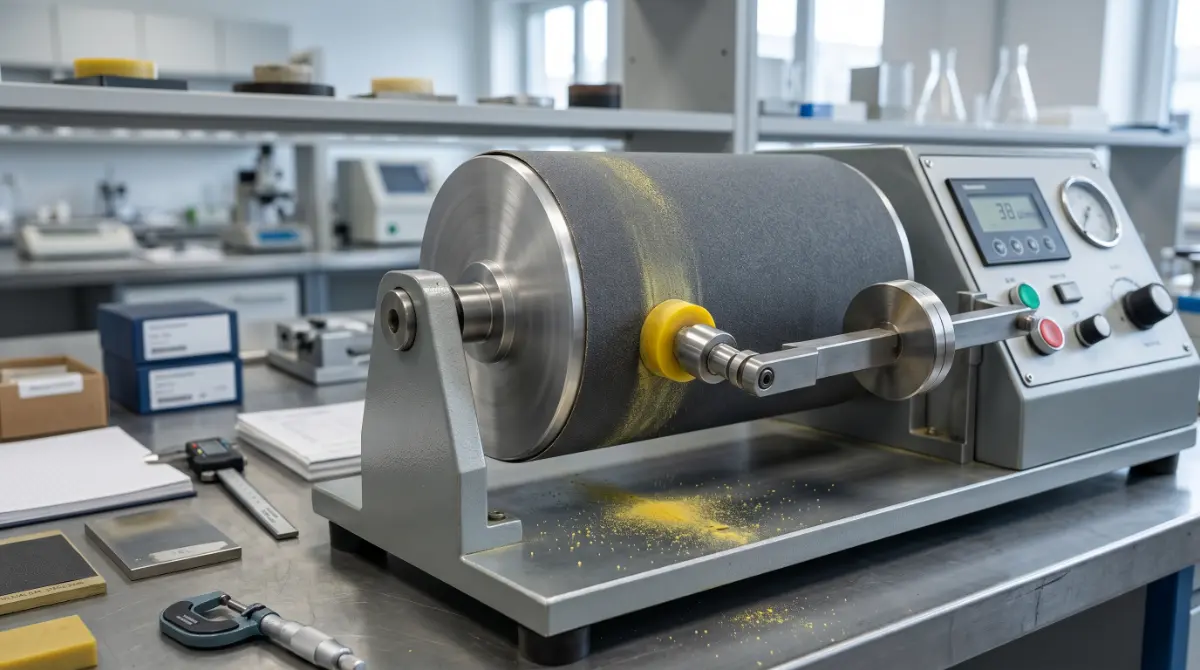

La prueba DIN 53516 / ASTM D5963 mide pérdida de volumen por abrasión de una probeta cilíndrica que rueda sobre un tambor recubierto de lija a carga normal. Es la prueba estándar para comparar resistencia al desgaste de hules y poliuretanos. Aplica a rodillos, cribas, recubrimientos en minería, suelos industriales y cualquier pieza expuesta a desgaste por fricción.
Probeta y preparación de muestra
Probeta cilíndrica de 16 mm de diámetro y 6 mm de altura. Se monta en un brazo con carga normal estándar (5 o 10 N), rodando sobre un tambor cubierto con lija calibrada. Recorre 40 m. Se pesa antes y después; con la densidad se calcula pérdida de volumen en mm³.
Cómo interpretar el resultado
Valores típicos: NR 60-100 mm³, NBR 100-200 mm³, EPDM 150-300 mm³, PU 20-80 mm³ (los mejores PU bajan de 40 mm³). Menor número es mejor.
Un valor sin condiciones de ensayo (temperatura, tiempo, fluido, concentración) no es comparable. Siempre se pide ficha completa, no solo el número.
Errores comunes al ejecutar o interpretar
- Usar lija desgastada o cambiar lote sin calibrar contra material patrón: las cifras absolutas no son comparables.
- Reportar resultado sin temperatura: la abrasión en frío y caliente difieren mucho.
- Esperar que la prueba prediga abrasión por lechada minera: la lija es solo un modelo, el desgaste real depende del tamaño y dureza del abrasivo.
Limitaciones de la prueba
Mide abrasión por deslizamiento contra superficie rugosa abrasiva. No representa fielmente desgaste por impacto, lechada, papel u otros mecanismos.
Cuándo pedirla al proveedor
En selección de hule para rodillos, cribas, recubrimientos de impacto y validación de PU para cargas dinámicas.
Lecturas relacionadas: abrasión y desgaste, falla por abrasión.
Principio de la prueba
Abrasión DIN / ISO. Mide pérdida de volumen por desgaste contra medio abrasivo; debe correlacionarse con el mecanismo real de servicio. Una prueba de elastómeros debe entenderse como método de comparación bajo condiciones definidas, no como garantía absoluta de desempeño en campo.
Muestra, equipo y condiciones
El resultado depende de geometría de muestra, espesor, acondicionamiento, temperatura, humedad, velocidad, tiempo y preparación del borde. En hules y poliuretanos, pequeñas diferencias de probeta pueden cambiar tensión, elongación, desgarre o dureza.
| Elemento | Debe documentarse |
|---|---|
| Probeta | forma, espesor, orientación, método de corte o moldeo |
| Equipo | calibración, tipo de fixture, celda, indentador o cámara |
| Condición | temperatura, humedad, tiempo, velocidad y fluido |
| Resultado | unidades, promedio, dispersión, observaciones y modo de falla |
Interpretación
El valor medido se interpreta junto con aplicación. Una dureza alta no significa mejor sello; una tensión alta no garantiza resistencia a aceite; una abrasión baja en laboratorio no siempre predice desgaste con lodo, partículas o calor. La prueba correcta es la que se relaciona con el mecanismo de falla esperado.
Errores frecuentes
Los errores más comunes son comparar resultados de métodos distintos, omitir temperatura, usar probetas mal cortadas, reportar solo un valor sin dispersión, elegir material solo por dureza o extrapolar una prueba de inmersión a una pieza dinámica bajo presión.
Lecturas relacionadas
Interpretación técnica
DIN 53516 / ASTM D5963: abrasión debe interpretarse como una herramienta de decisión. Una prueba de laboratorio reduce incertidumbre, pero no reproduce toda la complejidad del servicio. El resultado es útil cuando se conoce método, muestra, acondicionamiento, temperatura, tiempo, velocidad y criterio de aceptación.
| Elemento | Por qué importa |
|---|---|
| Método | Permite comparar resultados entre laboratorios y lotes. |
| Probeta | La geometría influye en tensión, desgarre, compression set y abrasión. |
| Acondicionamiento | Humedad, temperatura y tiempo cambian respuesta viscoelástica. |
| Interpretación | Un número aislado puede ser engañoso sin aplicación y material. |
| Límite | Ninguna prueba sustituye validación de campo en piezas críticas. |
Para convertir el resultado en especificación, relacione la propiedad con el modo de falla que desea evitar: fuga, desgaste, grieta, hinchamiento, delaminación, deformación permanente o pérdida de desempeño dinámico.
Contexto y límites
La entrada DIN 53516 / ASTM D5963: abrasión debe leerse dentro del sistema completo de los elastómeros: composición química, formulación, proceso de fabricación, geometría de la pieza, ambiente de operación y método de prueba. Ninguna propiedad aislada define por sí sola el desempeño. La utilidad de esta información está en conectar el concepto con una decisión verificable.
En una aplicación real, el mismo material puede funcionar durante años o fallar rápidamente según dureza, curado, carga, plastificante, temperatura, fluido, presión, movimiento y limpieza. Por eso la enciclopedia evita presentar una familia de hule como solución universal. Cada recomendación debe entenderse como preselección hasta que una prueba o experiencia validada confirme el resultado.
| Dimensión | Preguntas que debe responder |
|---|---|
| Material | ¿Qué familia, dureza, curado y formulación se usarán? |
| Diseño | ¿Cómo se deformará la pieza y dónde aparecen esfuerzos? |
| Proceso | ¿Cómo se mezcló, moldeó, extruyó, curó o rectificó? |
| Ambiente | ¿Qué fluido, temperatura, ozono, abrasión o limpieza existe? |
| Validación | ¿Qué prueba confirma que el riesgo principal está controlado? |
Errores comunes
El error más frecuente es convertir una abreviatura en una garantía. NBR no significa automáticamente apto para cualquier aceite; EPDM no significa apto para todo vapor; FKM no resiste todos los químicos; silicona no es sinónimo de grado alimenticio; poliuretano no siempre resiste agua caliente. La segunda equivocación es pedir dureza como si fuera material completo. La tercera es comparar proveedores sin fijar método de prueba y criterio de aceptación.
Una especificación madura evita esas trampas: define función, ambiente, geometría, material candidato, prueba, tolerancia, trazabilidad y condición de aceptación. En una pieza crítica, la ausencia de información no reduce el riesgo; solo lo transfiere al proveedor o al usuario final.
