Dureza Shore A, Shore D e IRHD
Cómo leer dureza sin confundirla con calidad o desempeño.
Qué mide esta propiedad
Cómo leer dureza sin confundirla con calidad o desempeño. En elastómeros industriales, la propiedad correcta depende del modo de carga: compresión, tensión, corte, flexión, fricción, impacto o contacto químico. Por eso una ficha técnica que solo muestra dureza y tensile rara vez basta para diseñar una pieza crítica.
La selección profesional empieza identificando la falla probable. Si una pieza fallará por calor interno, no conviene obsesionarse con tensile. Si fallará por compresión permanente, no basta con pedir “70 Shore”. Si fallará por ozono, la abrasión de laboratorio puede ser irrelevante.
Cómo se interpreta en campo
En operación, las propiedades no actúan aisladas. Temperatura, fluido, tiempo, geometría, presión y frecuencia de movimiento cambian el resultado. Un elastómero puede verse excelente en una probeta y fallar en una pieza real por concentración de esfuerzos, mala disipación de calor o ataque en la superficie.
| Situación | Propiedad que probablemente gobierna | Comentario |
|---|---|---|
| Sello estático atornillado | Compression set / relajación | La pieza puede no romperse, pero deja de ejercer presión de sellado. |
| Rodillo rápido | Histéresis / calor interno | El calor acumulado puede endurecer, agrietar o despegar el recubrimiento. |
| Raspador o liner | Abrasión / desgarre | El modo de desgaste define si conviene PU, NR u otro compuesto. |
| Exterior | Ozono / UV / envejecimiento | NBR o SBR sin protección pueden agrietarse aunque mecánicamente sean fuertes. |
Errores comunes
- Usar valores de catálogo como garantía universal.
- Comparar materiales medidos con normas diferentes.
- No reportar temperatura y fluido en la solicitud de cotización.
- No hacer prueba de inmersión cuando hay mezcla de químicos.
- Ignorar geometría: bordes, espesores y radios cambian la falla.
Preguntas frecuentes
¿Por qué dos piezas de NBR pueden comportarse diferente?
Porque NBR solo describe la familia polimérica. El desempeño cambia con contenido de acrilonitrilo, sistema de curado, cargas, plastificantes, antioxidantes, dureza, postcurado, proveedor del compuesto y proceso de moldeo. Dos NBR 70 Shore A pueden hincharse, endurecerse o agrietarse de forma distinta.

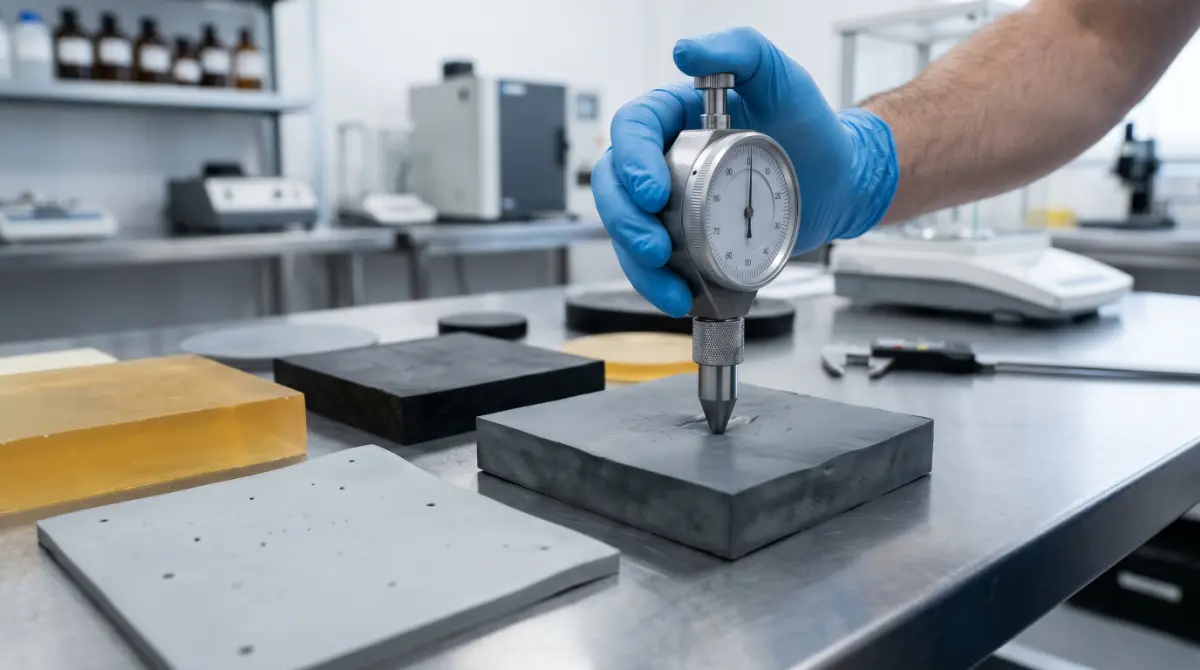

¿Qué significa Shore A?
Shore A es una escala de dureza por penetración para materiales flexibles. No mide resistencia química, carga admisible, vida dinámica ni calidad. Es común que compradores pidan “70 Shore” pensando que especificaron el material, pero solo definieron una variable.
¿Cuándo usar Shore D?
Shore D se usa en elastómeros muy duros, plásticos y poliuretanos rígidos. Muchos poliuretanos de alta carga se especifican en 60–75 Shore D, donde Shore A ya pierde sensibilidad práctica.
Alcance
Dureza Shore A, Shore D e IRHD forma parte de la estructura de conocimiento de elastomeros.org. El tema se interpreta dentro de un sistema compuesto por material, formulación, proceso, geometría, ambiente de servicio, prueba y modo de falla.
Véase también
Un elastómero industrial no se selecciona por una sola palabra. La decisión conecta familia química, compatibilidad con fluidos, dureza, compression set, resistencia a desgarre, abrasión, envejecimiento, tolerancias, diseño de alojamiento, método de fabricación y control de lote.
Datos necesarios para especificar
| Dato | Razón técnica |
|---|---|
| Material exacto | el nombre comercial no sustituye familia, grado ni formulación |
| Fluido y temperatura | definen compatibilidad, hinchamiento y envejecimiento |
| Geometría y tolerancia | controlan compresión, extrusión, desgaste y fuga |
| Proceso de fabricación | afecta dispersión, curado, adhesión y dimensiones |
| Prueba de aceptación | convierte una recomendación en requisito medible |
Para convertir esta entrada en una especificación de compra, documente condición real de servicio, consecuencia de falla, normas de prueba, criterios de aceptación y requisitos de trazabilidad.
Lecturas relacionadas
Interpretación técnica
Dureza Shore A, Shore D e IRHD debe interpretarse como una herramienta de decisión. Una prueba de laboratorio reduce incertidumbre, pero no reproduce toda la complejidad del servicio. El resultado es útil cuando se conoce método, muestra, acondicionamiento, temperatura, tiempo, velocidad y criterio de aceptación.
| Elemento | Por qué importa |
|---|---|
| Método | Permite comparar resultados entre laboratorios y lotes. |
| Probeta | La geometría influye en tensión, desgarre, compression set y abrasión. |
| Acondicionamiento | Humedad, temperatura y tiempo cambian respuesta viscoelástica. |
| Interpretación | Un número aislado puede ser engañoso sin aplicación y material. |
| Límite | Ninguna prueba sustituye validación de campo en piezas críticas. |
Para convertir el resultado en especificación, relacione la propiedad con el modo de falla que desea evitar: fuga, desgaste, grieta, hinchamiento, delaminación, deformación permanente o pérdida de desempeño dinámico.
Contexto y límites
La entrada Dureza Shore A, Shore D e IRHD debe leerse dentro del sistema completo de los elastómeros: composición química, formulación, proceso de fabricación, geometría de la pieza, ambiente de operación y método de prueba. Ninguna propiedad aislada define por sí sola el desempeño. La utilidad de esta información está en conectar el concepto con una decisión verificable.
En una aplicación real, el mismo material puede funcionar durante años o fallar rápidamente según dureza, curado, carga, plastificante, temperatura, fluido, presión, movimiento y limpieza. Por eso la enciclopedia evita presentar una familia de hule como solución universal. Cada recomendación debe entenderse como preselección hasta que una prueba o experiencia validada confirme el resultado.
| Dimensión | Preguntas que debe responder |
|---|---|
| Material | ¿Qué familia, dureza, curado y formulación se usarán? |
| Diseño | ¿Cómo se deformará la pieza y dónde aparecen esfuerzos? |
| Proceso | ¿Cómo se mezcló, moldeó, extruyó, curó o rectificó? |
| Ambiente | ¿Qué fluido, temperatura, ozono, abrasión o limpieza existe? |
| Validación | ¿Qué prueba confirma que el riesgo principal está controlado? |
Errores comunes
El error más frecuente es convertir una abreviatura en una garantía. NBR no significa automáticamente apto para cualquier aceite; EPDM no significa apto para todo vapor; FKM no resiste todos los químicos; silicona no es sinónimo de grado alimenticio; poliuretano no siempre resiste agua caliente. La segunda equivocación es pedir dureza como si fuera material completo. La tercera es comparar proveedores sin fijar método de prueba y criterio de aceptación.
Una especificación madura evita esas trampas: define función, ambiente, geometría, material candidato, prueba, tolerancia, trazabilidad y condición de aceptación. En una pieza crítica, la ausencia de información no reduce el riesgo; solo lo transfiere al proveedor o al usuario final.
Fuentes técnicas utilizadas
- Castable Polyurethane Elastomers, Ian Clemitson, CRC Press, 2008. Libro: química, prepolímeros, curado, procesamiento, problemas, propiedades, aplicaciones y evaluación de poliuretanos colables.
- Parker O-Ring Handbook ORD 5700: fundamentos de O-rings, materiales de sellado, diseño de ranuras, modos de falla y tablas de compatibilidad.
- ASTM Rubber Standards: métodos para evaluar propiedades físicas, mecánicas y químicas en hules y elastómeros.
- Gallagher Polyurethane Technical Data & Design Guide: diseño y aplicación de componentes colados y moldeados de poliuretano.
Contenido editorial reescrito y ampliado para fines educativos. Para especificación final se debe validar con ficha técnica del compuesto, norma aplicable, pruebas de laboratorio y condiciones reales de servicio.
