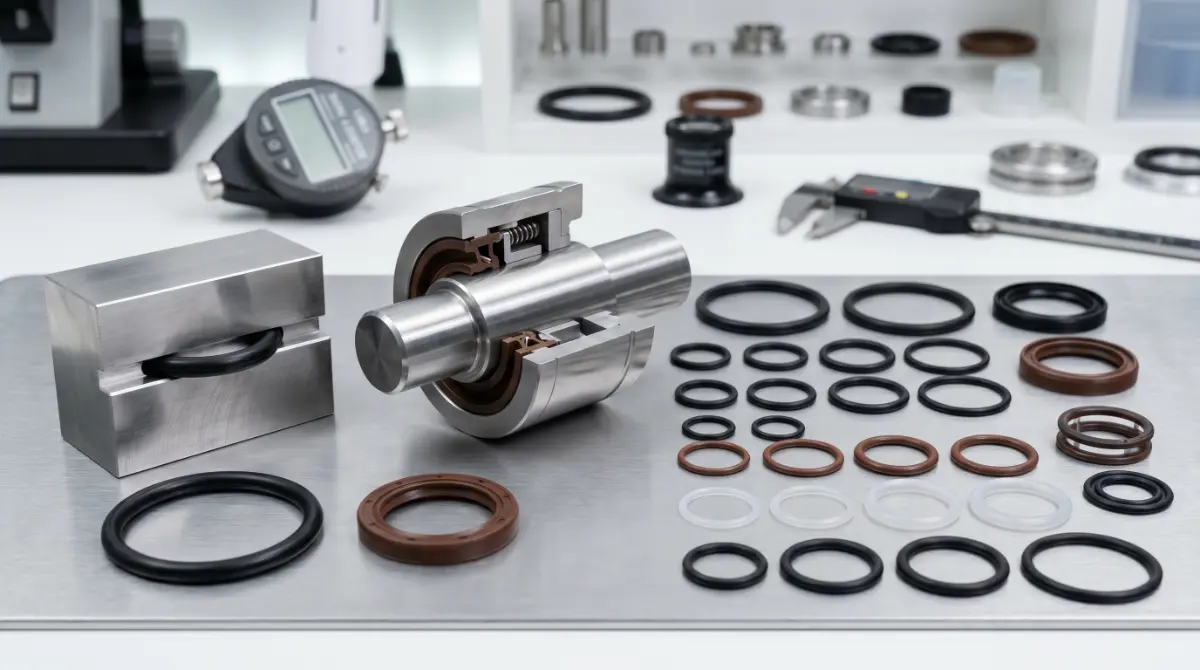

Manual técnico de sellos y O-rings
Fundamentos de sellado, materiales, ranuras, extrusión, compression set, instalación y diagnóstico de fallas.
Fundamento de sellado
Un O-ring sella porque se deforma dentro de una ranura y genera presión de contacto. La presión del sistema puede ayudar al sellado, pero también puede empujar el material hacia holguras y causar extrusión. Por eso el diseño de ranura, squeeze, stretch, lubricación, acabado y dureza son tan importantes como el material.
Selección por servicio
| Servicio | Materiales frecuentes | Riesgo principal |
|---|---|---|
| Aceite hidráulico | NBR, HNBR, FKM | Temperatura, extrusion gap, compatibilidad de aditivos |
| Agua/vapor | EPDM | Compression set, temperatura, química de limpieza |
| Combustible | FKM, NBR especial | Aromáticos, alcoholes, permeabilidad |
| Alimento | EPDM, VMQ, FKM grado adecuado | Documentación y limpieza |
| Alta presión | NBR/HNBR/FKM con dureza alta y back-up rings | Extrusión |
Modos de falla en O-rings
- Extrusión: bordes mordidos por presión y holgura.
- Compression set: sección aplanada que no recupera.
- Ataque químico: hinchamiento, ablandamiento o grietas.
- Espiralado: torsión en movimiento dinámico.
- Abrasión: superficie desgastada por fricción o partículas.
- Instalación: cortes, pellizcos, estiramiento excesivo o lubricante incompatible.
FAQ de sellos
¿Qué es swelling o hinchamiento?
Es el aumento de volumen por absorción de fluido. Un poco de hinchamiento puede ser tolerable en sello estático; en sello dinámico puede aumentar fricción, desgaste y extrusión. El hinchamiento también cambia dureza y propiedades mecánicas.
¿Por qué fallan los O-rings?
Por mala ranura, exceso o falta de squeeze, extrusión por presión, incompatibilidad química, temperatura, instalación dañina, espiralado en dinámico, compression set, hinchamiento, abrasión, presión pulsante o material equivocado.
¿Qué es extrusion gap?
Es la holgura por donde el sello puede ser empujado por presión. Si la presión es alta y el material no tiene dureza o respaldo suficiente, el elastómero se extruye, se corta y falla.
¿Qué es compresión set?
Es la deformación permanente después de comprimir un material bajo tiempo y temperatura definidos. En sellos, bajo compression set significa mejor recuperación y capacidad de mantener presión de contacto.
¿Qué es relajación de esfuerzo?
Disminución de la fuerza de sellado con el tiempo aunque la deformación sea constante. Es crítica en empaques atornillados y sellos estáticos de larga vida.
¿Qué pruebas pedir a proveedor?
Dureza, dimensiones, inspección visual, certificado de material, tensile/elongación/tear si aplica, compression set para sellos, adhesión para rodillos, abrasión para desgaste e inmersión para químicos.
Alcance
Manual técnico de sellos y O-rings forma parte de la estructura de conocimiento de elastomeros.org. El tema se interpreta dentro de un sistema compuesto por material, formulación, proceso, geometría, ambiente de servicio, prueba y modo de falla.

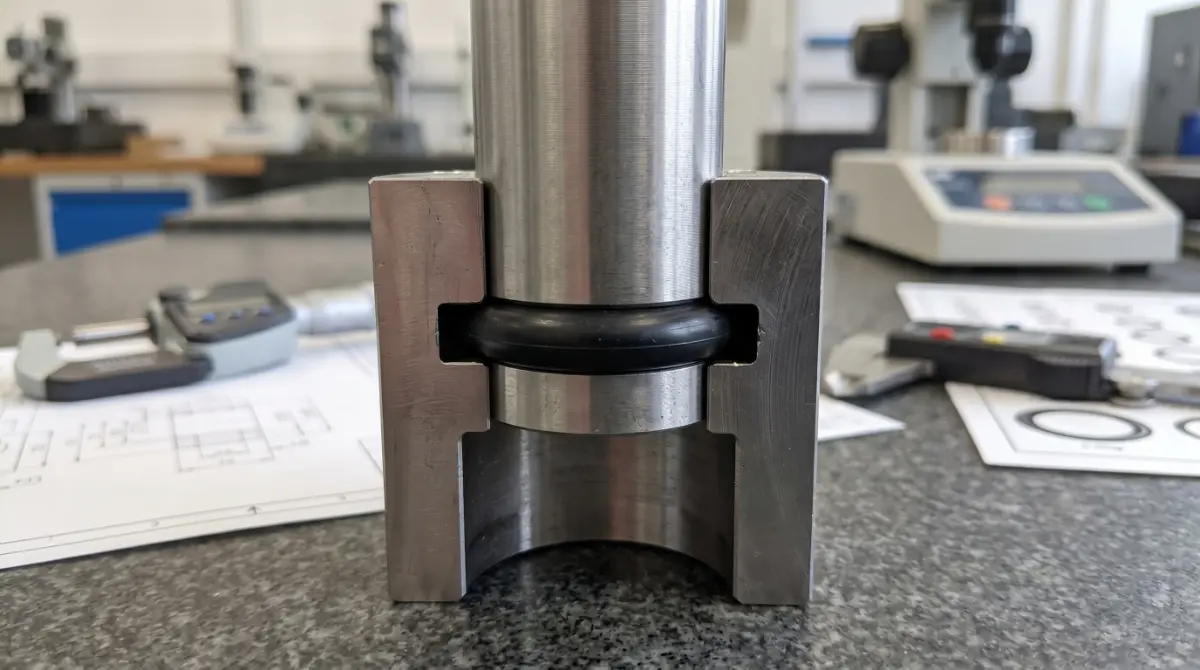

Ranura de O-ring con compresión y holgura de diseño
Principio funcional y limitaciones (Parker)
Parker define el O-ring como un anillo elastomérico de sección circular usado principalmente para sellado, alojado en una glándula que lo contiene y soporta. Su mecanismo de funcionamiento combina compresión mecánica inicial y posterior transmisión de presión del fluido, que fuerza al elastómero a fluir dentro de la glándula hasta bloquear vías de fuga de menor viscosidad. Este principio explica por qué el elastómero debe entenderse como material viscoelástico casi incompresible dentro de la escala funcional del sello.
Parker resume como ventajas del O-ring su capacidad de sellar sobre amplio rango de presión, temperatura y tolerancia, poco espacio requerido, bajo peso, costo competitivo y vida útil larga en aplicación correcta. Las limitaciones aparecen en alta temperatura, altas velocidades de rozamiento, paso sobre puertos, grandes holguras de eje y entornos incompatibles con cualquier elastómero disponible. El O-ring no es solución universal: es solución muy eficiente cuando el sistema de material, geometría y servicio se alinea con sus límites físicos.
Los servicios se clasifican en estáticos, reciprocantes, oscilantes, rotativos, de asiento, neumáticos, de vacío, amortiguación, crush installation y rod wiper. Cada modo altera fricción, lubricación, velocidad admisible, tolerancia a daño de superficie y probabilidad de falla por extrusión o desgaste.
Véase también
Un elastómero industrial no se selecciona por una sola palabra. La decisión conecta familia química, compatibilidad con fluidos, dureza, compression set, resistencia a desgarre, abrasión, envejecimiento, tolerancias, diseño de alojamiento, método de fabricación y control de lote.
Datos necesarios para especificar
| Dato | Razón técnica |
|---|---|
| Material exacto | el nombre comercial no sustituye familia, grado ni formulación |
| Fluido y temperatura | definen compatibilidad, hinchamiento y envejecimiento |
| Geometría y tolerancia | controlan compresión, extrusión, desgaste y fuga |
| Proceso de fabricación | afecta dispersión, curado, adhesión y dimensiones |
| Prueba de aceptación | convierte una recomendación en requisito medible |
Para convertir esta entrada en una especificación de compra, documente condición real de servicio, consecuencia de falla, normas de prueba, criterios de aceptación y requisitos de trazabilidad.
Descripción ampliada
Manual técnico de sellos y O-rings se integra dentro de la enciclopedia como una entrada técnica conectada con materiales, formulación, proceso, propiedades, compatibilidad, diseño y fallas. Para usarla correctamente, no basta leer la definición: hay que convertirla en criterio de selección o diagnóstico.
La información debe interpretarse junto con condiciones de servicio, muestra real, proveedor, lote, prueba y aplicación. Los elastómeros son sistemas viscoelásticos: su desempeño cambia con tiempo, temperatura, deformación, fluido y proceso.
Contexto y límites
La entrada Manual técnico de sellos y O-rings debe leerse dentro del sistema completo de los elastómeros: composición química, formulación, proceso de fabricación, geometría de la pieza, ambiente de operación y método de prueba. Ninguna propiedad aislada define por sí sola el desempeño. La utilidad de esta información está en conectar el concepto con una decisión verificable.
En una aplicación real, el mismo material puede funcionar durante años o fallar rápidamente según dureza, curado, carga, plastificante, temperatura, fluido, presión, movimiento y limpieza. Por eso la enciclopedia evita presentar una familia de hule como solución universal. Cada recomendación debe entenderse como preselección hasta que una prueba o experiencia validada confirme el resultado.
| Dimensión | Preguntas que debe responder |
|---|---|
| Material | ¿Qué familia, dureza, curado y formulación se usarán? |
| Diseño | ¿Cómo se deformará la pieza y dónde aparecen esfuerzos? |
| Proceso | ¿Cómo se mezcló, moldeó, extruyó, curó o rectificó? |
| Ambiente | ¿Qué fluido, temperatura, ozono, abrasión o limpieza existe? |
| Validación | ¿Qué prueba confirma que el riesgo principal está controlado? |
Errores comunes
El error más frecuente es convertir una abreviatura en una garantía. NBR no significa automáticamente apto para cualquier aceite; EPDM no significa apto para todo vapor; FKM no resiste todos los químicos; silicona no es sinónimo de grado alimenticio; poliuretano no siempre resiste agua caliente. La segunda equivocación es pedir dureza como si fuera material completo. La tercera es comparar proveedores sin fijar método de prueba y criterio de aceptación.
Una especificación madura evita esas trampas: define función, ambiente, geometría, material candidato, prueba, tolerancia, trazabilidad y condición de aceptación. En una pieza crítica, la ausencia de información no reduce el riesgo; solo lo transfiere al proveedor o al usuario final.
Fuentes técnicas utilizadas
- Parker O-Ring Handbook ORD 5700: fundamentos de O-rings, materiales de sellado, diseño de ranuras, modos de falla y tablas de compatibilidad.
- ASTM Rubber Standards: métodos para evaluar propiedades físicas, mecánicas y químicas en hules y elastómeros.
- ARPM MO-1 Rubber Handbook: referencia industrial para productos de hule, especificaciones, tolerancias y prácticas de manufactura.
Contenido editorial reescrito y ampliado para fines educativos. Para especificación final se debe validar con ficha técnica del compuesto, norma aplicable, pruebas de laboratorio y condiciones reales de servicio.
