Scorch
Inicio prematuro de curado durante proceso antes de moldear o extruir.
Scorch o prevulcanización
Scorch es el inicio prematuro del curado antes de que el compuesto llegue a la etapa deseada de moldeo, extrusión o calandrado. En términos prácticos, el material empieza a perder fluidez y procesabilidad, generando grumos, superficie irregular, mala unión o llenado deficiente.
Puede originarse por temperatura excesiva durante mezclado, tiempo de proceso largo, sistema de curado demasiado rápido, contaminación o almacenamiento inadecuado del compuesto. Es una falla de proceso que después se observa como defecto de pieza.
Cómo se controla
Se controla con reometría, viscosidad Mooney, temperatura de mezclado, secuencia de ingredientes, enfriamiento, tiempo de almacenamiento y selección de aceleradores o retardantes. La ventana de seguridad debe ser suficiente para procesar sin iniciar cura.
| Síntoma | Posible origen | Acción |
|---|---|---|
| grumos en lámina | precurado local | bajar temperatura o revisar curativos |
| llenado deficiente | viscosidad subió antes de moldear | ajustar scorch time |
| superficie rugosa | flujo irregular | controlar historial térmico |
Aplicación industrial del scorch
En una enciclopedia industrial, este término debe conectarse con una pieza real, una condición de servicio y una decisión de ingeniería. En la práctica aparece en compuesto sin curar durante mezclado, extrusión, calandrado o carga de molde. La lectura correcta exige conocer temperatura de proceso, tiempo de residencia, aceleradores, humedad, fricción y almacenamiento. Sin esos datos, el término se vuelve ambiguo y puede producir una especificación incompleta.

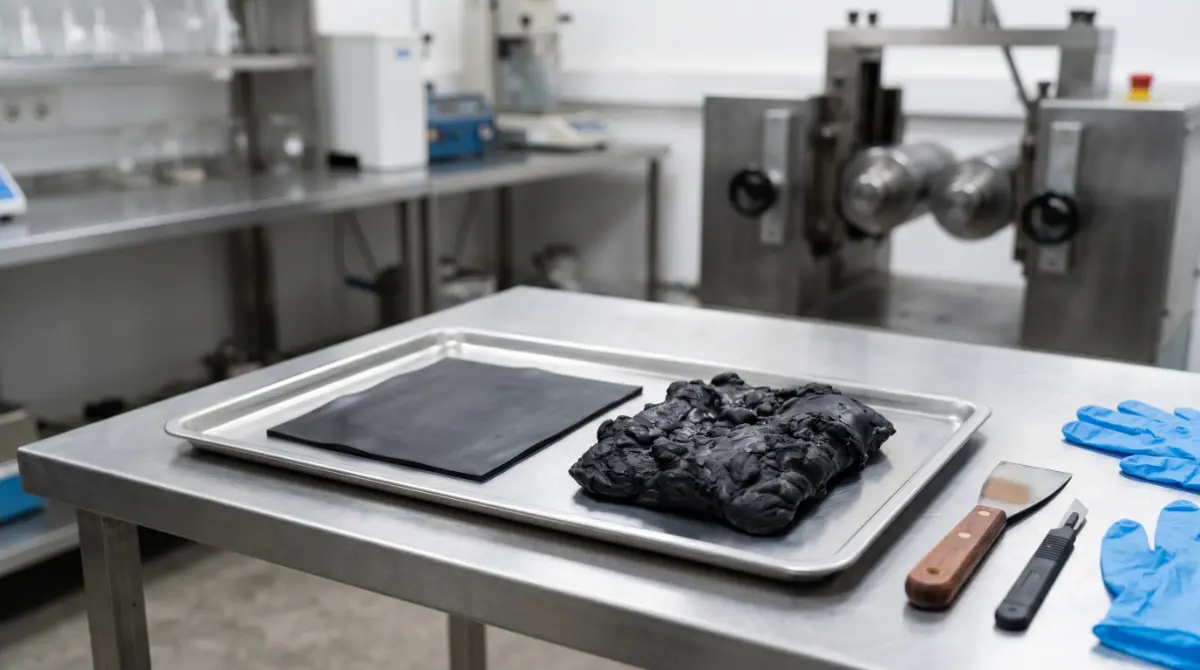

La señal de problema suele aparecer como grumos, mala fluidez, superficie rugosa, llenado incompleto o unión pobre entre capas. Esa observación no basta para dictaminar causa raíz, pero orienta la investigación. El diagnóstico se fortalece cuando se combina con reometría, Mooney scorch, control térmico de molino y registro de tiempos de proceso. En piezas críticas conviene conservar una muestra nueva del mismo lote para comparar dureza, aspecto, dimensiones y respuesta frente al ambiente.
Límites de interpretación
El error más común es intentar corregirlo solo aumentando presión; si el compuesto ya precuró, la fluidez química no se recupera. Por eso el dato debe acompañarse de método, temperatura, tiempo, geometría y criterio de aceptación. También debe distinguirse entre propiedad de laboratorio y desempeño en servicio: una probeta simple permite comparar materiales, pero una pieza real añade concentraciones de esfuerzo, tolerancias, fricción, presión, fluido, envejecimiento y proceso de fabricación.
| Para especificar | Para diagnosticar | Para validar |
|---|---|---|
| definir material, método y rango aceptable | comparar muestra nueva contra muestra usada | probar bajo temperatura, fluido y geometría representativos |
| indicar condición de muestra y preparación | registrar ubicación y patrón del daño | repetir con lote o proveedor alternativo si el riesgo es alto |
Relación con materiales, procesos y pruebas
Scorch debe compararse entre materiales candidatos, no entre nombres comerciales. NBR, EPDM, FKM, VMQ, PU, HNBR, FFKM y TPE pueden mostrar comportamientos muy distintos aunque dos piezas tengan apariencia similar o la misma dureza nominal. La formulación concreta, el sistema de curado y el proceso de fabricación explican muchas diferencias que no se ven a simple vista.
Cuando el término aparece en una compra técnica, conviene pedir el dato junto con el método de ensayo, tolerancia, condición de muestra y criterio de aceptación. Cuando aparece en análisis de falla, conviene registrar fotografías, dimensiones, dureza, historial de temperatura, fluido, presión, movimiento y tiempo de servicio. El objetivo no es acumular pruebas, sino escoger la prueba que responde la hipótesis principal.
En documentación de proveedor, este concepto debe relacionarse con una aplicación: sello estático, sello dinámico, rodillo, empaque, manguera, pieza hule-metal, poliuretano colado o perfil extruido. La misma palabra puede significar prioridades diferentes en cada caso. En sellos suele dominar fuga, recuperación y compatibilidad; en rodillos dominan desgaste, histéresis y adhesión; en poliuretano colado dominan humedad, curado, dureza y defectos internos.
Lecturas relacionadas
Fuentes y base técnica consultada
- Parker O-Ring Handbook
- ARPM Rubber Handbook
- Castable Polyurethane Elastomers, Ian Clemitson, CRC Press, 2008. Libro
El contenido está reescrito y sintetizado para uso educativo e industrial. No sustituye fichas técnicas, normas, pruebas de laboratorio ni aprobación del fabricante del compuesto.
