Ozono
Agente que agrieta hules insaturados bajo tensión, como NBR/NR/SBR sin protección.
Ozono en elastómeros
El ozono ataca dobles enlaces en elastómeros insaturados y produce microgrietas superficiales cuando el material está bajo tensión. La señal típica son grietas finas, repetidas y aproximadamente perpendiculares a la dirección de estiramiento. No debe confundirse con corte, abrasión o desgarre.
El riesgo es alto en materiales como NR, SBR, BR y NBR sin protección suficiente. EPDM y otros elastómeros más saturados suelen resistir mejor exposición exterior, ozono y radiación UV. La formulación también importa: antiozonantes, ceras protectoras y diseño que reduzca tensión superficial pueden mejorar la vida útil.
Diagnóstico

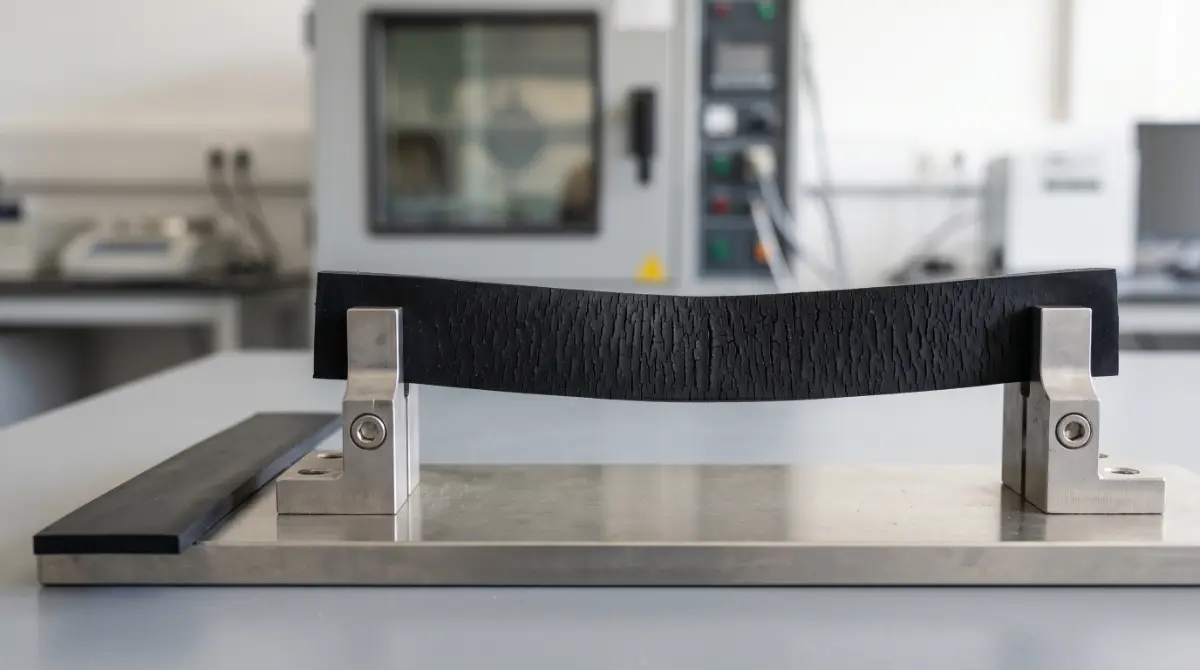

Para confirmar el modo de falla se analiza dirección de grietas, ubicación, nivel de tensión, exposición ambiental y presencia de envejecimiento superficial. Las pruebas de ozono usan muestras deformadas en cámara bajo concentración y tiempo definidos.
| Observación | Lectura probable | Acción |
|---|---|---|
| grietas finas perpendiculares | ataque por ozono bajo tensión | cambiar a EPDM/HNBR o proteger |
| daño solo en zona estirada | tensión superficial crítica | rediseñar montaje |
| grietas profundas irregulares | posible desgarre o fatiga | revisar mecanismo mecánico |
Aplicación industrial del daño por ozono
En una enciclopedia industrial, este término debe conectarse con una pieza real, una condición de servicio y una decisión de ingeniería. En la práctica aparece en perfil exterior, sello de intemperie, banda, junta sometida a estiramiento o pieza almacenada bajo tensión. La lectura correcta exige conocer ozono ambiental, UV, tensión superficial, tiempo de exposición, formulación y presencia de antiozonantes. Sin esos datos, el término se vuelve ambiguo y puede producir una especificación incompleta.
La señal de problema suele aparecer como microgrietas superficiales paralelas entre sí y perpendiculares a la tensión, primero visibles en zonas estiradas. Esa observación no basta para dictaminar causa raíz, pero orienta la investigación. El diagnóstico se fortalece cuando se combina con ASTM D1149 o método equivalente, inspección con lupa, comparación con muestra sana y revisión de almacenamiento. En piezas críticas conviene conservar una muestra nueva del mismo lote para comparar dureza, aspecto, dimensiones y respuesta frente al ambiente.
Límites de interpretación
El error más común es confundir ozono con corte; las grietas de ozono son finas y sistemáticas, no una rasgadura aislada. Por eso el dato debe acompañarse de método, temperatura, tiempo, geometría y criterio de aceptación. También debe distinguirse entre propiedad de laboratorio y desempeño en servicio: una probeta simple permite comparar materiales, pero una pieza real añade concentraciones de esfuerzo, tolerancias, fricción, presión, fluido, envejecimiento y proceso de fabricación.
| Para especificar | Para diagnosticar | Para validar |
|---|---|---|
| definir material, método y rango aceptable | comparar muestra nueva contra muestra usada | probar bajo temperatura, fluido y geometría representativos |
| indicar condición de muestra y preparación | registrar ubicación y patrón del daño | repetir con lote o proveedor alternativo si el riesgo es alto |
Relación con materiales, procesos y pruebas
Ozono debe compararse entre materiales candidatos, no entre nombres comerciales. NBR, EPDM, FKM, VMQ, PU, HNBR, FFKM y TPE pueden mostrar comportamientos muy distintos aunque dos piezas tengan apariencia similar o la misma dureza nominal. La formulación concreta, el sistema de curado y el proceso de fabricación explican muchas diferencias que no se ven a simple vista.
Cuando el término aparece en una compra técnica, conviene pedir el dato junto con el método de ensayo, tolerancia, condición de muestra y criterio de aceptación. Cuando aparece en análisis de falla, conviene registrar fotografías, dimensiones, dureza, historial de temperatura, fluido, presión, movimiento y tiempo de servicio. El objetivo no es acumular pruebas, sino escoger la prueba que responde la hipótesis principal.
En documentación de proveedor, este concepto debe relacionarse con una aplicación: sello estático, sello dinámico, rodillo, empaque, manguera, pieza hule-metal, poliuretano colado o perfil extruido. La misma palabra puede significar prioridades diferentes en cada caso. En sellos suele dominar fuga, recuperación y compatibilidad; en rodillos dominan desgaste, histéresis y adhesión; en poliuretano colado dominan humedad, curado, dureza y defectos internos.
Lecturas relacionadas
Fuentes y base técnica consultada
- Parker O-Ring Handbook
- ARPM Rubber Handbook
- Castable Polyurethane Elastomers, Ian Clemitson, CRC Press, 2008. Libro
El contenido está reescrito y sintetizado para uso educativo e industrial. No sustituye fichas técnicas, normas, pruebas de laboratorio ni aprobación del fabricante del compuesto.
