Elongación
Porcentaje de estiramiento antes de ruptura; no equivale a durabilidad dinámica.
Elongación
La elongación expresa cuánto puede estirarse un elastómero antes de romper o hasta una condición definida. Es una propiedad central para juntas flexibles, diafragmas, fuelles, membranas, mangueras, probetas de control y piezas que necesitan deformarse sin agrietarse.
No debe interpretarse de forma aislada. Una elongación alta puede indicar flexibilidad, pero también puede acompañarse de baja resistencia, baja dureza o pobre estabilidad dimensional si la formulación no está equilibrada. En sellos, demasiada elongación no compensa una ranura mal diseñada ni una incompatibilidad química.
Relación con tensión y envejecimiento

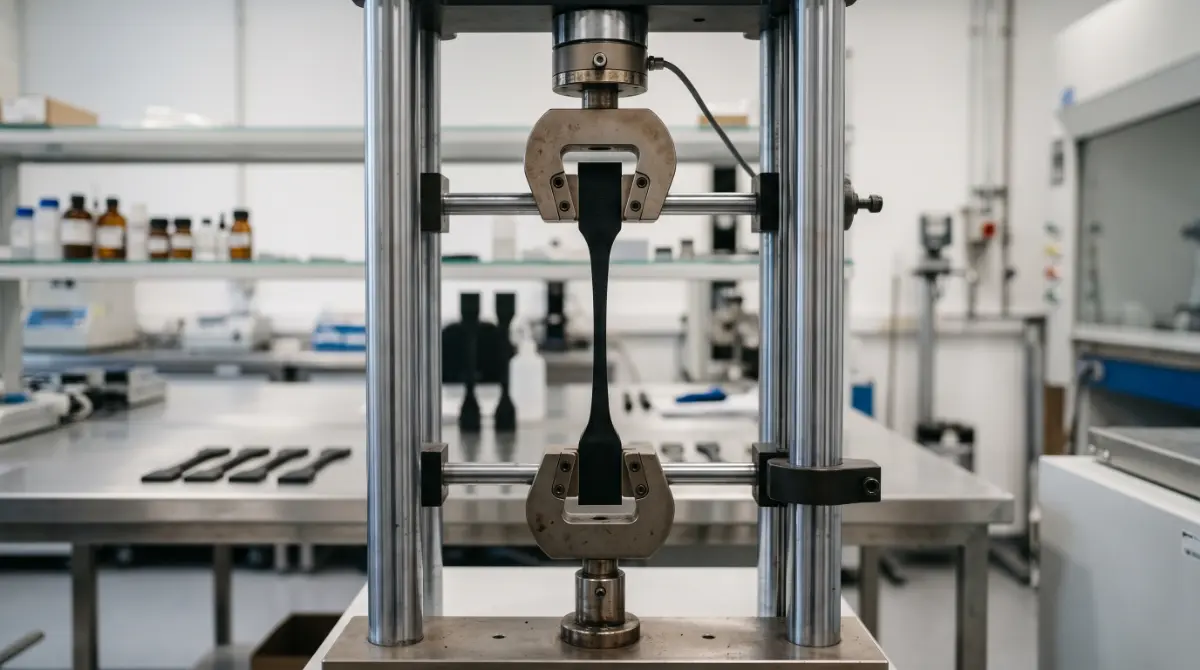

La elongación se mide normalmente con probetas tipo corbata en una máquina universal. Debe compararse con la resistencia a tensión, módulo, dureza y resultados después de envejecimiento térmico o inmersión. Una caída fuerte de elongación después de calor, ozono o fluido indica degradación de la red elastomérica.
| Cambio observado | Posible causa | Prueba complementaria |
|---|---|---|
| elongación baja | sobrecurado, envejecimiento o alta carga | dureza, D412, envejecimiento térmico |
| elongación cae después de fluido | ataque químico o extracción | inmersión y FTIR/TGA |
| elongación alta pero baja resistencia | compuesto blando o poco reforzado | tensión, desgarre y abrasión |
Aplicación industrial de la elongación
En una enciclopedia industrial, este término debe conectarse con una pieza real, una condición de servicio y una decisión de ingeniería. En la práctica aparece en probeta tipo corbata, diafragma, membrana, manguera flexible, perfil estirado o pieza que se instala por expansión. La lectura correcta exige conocer deformación máxima, velocidad de extensión, envejecimiento térmico, ozono, fluido y orientación del esfuerzo. Sin esos datos, el término se vuelve ambiguo y puede producir una especificación incompleta.
La señal de problema suele aparecer como rotura prematura, grietas al instalar, pérdida de flexibilidad, endurecimiento por calor o caída de elongación después de inmersión. Esa observación no basta para dictaminar causa raíz, pero orienta la investigación. El diagnóstico se fortalece cuando se combina con ASTM D412 o ISO 37, comparación de elongación antes/después de envejecimiento, dureza y desgarre. En piezas críticas conviene conservar una muestra nueva del mismo lote para comparar dureza, aspecto, dimensiones y respuesta frente al ambiente.
Límites de interpretación
El error más común es suponer que alta elongación siempre es mejor; puede acompañarse de baja resistencia, alta deformación permanente o poca estabilidad. Por eso el dato debe acompañarse de método, temperatura, tiempo, geometría y criterio de aceptación. También debe distinguirse entre propiedad de laboratorio y desempeño en servicio: una probeta simple permite comparar materiales, pero una pieza real añade concentraciones de esfuerzo, tolerancias, fricción, presión, fluido, envejecimiento y proceso de fabricación.
| Para especificar | Para diagnosticar | Para validar |
|---|---|---|
| definir material, método y rango aceptable | comparar muestra nueva contra muestra usada | probar bajo temperatura, fluido y geometría representativos |
| indicar condición de muestra y preparación | registrar ubicación y patrón del daño | repetir con lote o proveedor alternativo si el riesgo es alto |
Relación con materiales, procesos y pruebas
Elongación debe compararse entre materiales candidatos, no entre nombres comerciales. NBR, EPDM, FKM, VMQ, PU, HNBR, FFKM y TPE pueden mostrar comportamientos muy distintos aunque dos piezas tengan apariencia similar o la misma dureza nominal. La formulación concreta, el sistema de curado y el proceso de fabricación explican muchas diferencias que no se ven a simple vista.
Cuando el término aparece en una compra técnica, conviene pedir el dato junto con el método de ensayo, tolerancia, condición de muestra y criterio de aceptación. Cuando aparece en análisis de falla, conviene registrar fotografías, dimensiones, dureza, historial de temperatura, fluido, presión, movimiento y tiempo de servicio. El objetivo no es acumular pruebas, sino escoger la prueba que responde la hipótesis principal.
En documentación de proveedor, este concepto debe relacionarse con una aplicación: sello estático, sello dinámico, rodillo, empaque, manguera, pieza hule-metal, poliuretano colado o perfil extruido. La misma palabra puede significar prioridades diferentes en cada caso. En sellos suele dominar fuga, recuperación y compatibilidad; en rodillos dominan desgaste, histéresis y adhesión; en poliuretano colado dominan humedad, curado, dureza y defectos internos.
Lecturas relacionadas
Fuentes y base técnica consultada
- Parker O-Ring Handbook
- ARPM Rubber Handbook
- Castable Polyurethane Elastomers, Ian Clemitson, CRC Press, 2008. Libro
El contenido está reescrito y sintetizado para uso educativo e industrial. No sustituye fichas técnicas, normas, pruebas de laboratorio ni aprobación del fabricante del compuesto.
