Resistencia al desgarre
Resistencia a propagación de corte o nick; clave en piezas con bordes o abrasión.
Resistencia al desgarre
La resistencia al desgarre describe la capacidad del elastómero para oponerse a la propagación de una grieta o muesca. Es distinta de la resistencia a tensión: un material puede soportar una carga alta en probeta lisa, pero fallar rápido cuando existe una muesca, esquina viva, rebaba cortante o daño de instalación.
El desgarre es crítico en diafragmas, membranas, fuelles, perfiles extruidos, raspadores, sellos instalados con interferencia y piezas que trabajan con flexión repetida. La geometría de la pieza influye tanto como la formulación; esquinas agudas, cambios bruscos de espesor y bordes mal terminados concentran esfuerzo y favorecen propagación.
Evaluación y diagnóstico

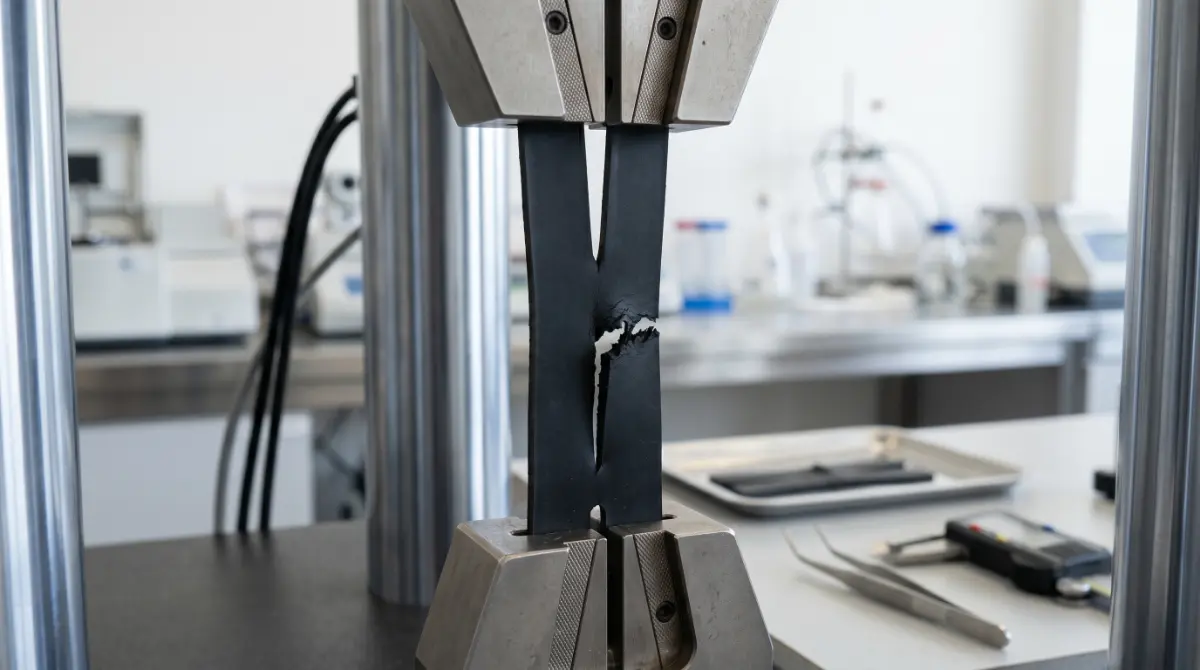

Las pruebas de desgarre usan probetas con geometría controlada y muesca definida. En campo conviene observar si la grieta inicia desde un corte, poro, esquina viva, unión hule-metal o zona de abrasión. La dirección de propagación y la textura de la superficie ayudan a separar desgarre mecánico de ozono, fatiga o corte accidental.
| Inicio de falla | Lectura técnica | Prevención |
|---|---|---|
| muesca o corte | daño de instalación o borde filoso | chaflanes, lubricación y herramienta correcta |
| esquina viva | concentración de esfuerzo | radios y transición de espesor |
| poros internos | defecto de proceso | mejor ventilación, mezcla o desgasificado |
Aplicación industrial de la resistencia al desgarre
En una enciclopedia industrial, este término debe conectarse con una pieza real, una condición de servicio y una decisión de ingeniería. En la práctica aparece en diafragma, fuelle, perfil extruido, sello instalado con interferencia, raspador o pieza moldeada con esquinas críticas. La lectura correcta exige conocer muescas, instalación, flexión, tensión local, espesor, radios y daño por herramientas o bordes metálicos. Sin esos datos, el término se vuelve ambiguo y puede producir una especificación incompleta.
La señal de problema suele aparecer como propagación rápida desde un corte, apertura irregular, grieta desde una esquina viva o separación en zona delgada. Esa observación no basta para dictaminar causa raíz, pero orienta la investigación. El diagnóstico se fortalece cuando se combina con ASTM D624 o ensayo equivalente de desgarre, inspección de muesca, fractografía simple y revisión de geometría. En piezas críticas conviene conservar una muestra nueva del mismo lote para comparar dureza, aspecto, dimensiones y respuesta frente al ambiente.
Límites de interpretación
El error más común es evaluar solo resistencia a tensión; el desgarre responde a defectos y concentradores que una probeta lisa no representa. Por eso el dato debe acompañarse de método, temperatura, tiempo, geometría y criterio de aceptación. También debe distinguirse entre propiedad de laboratorio y desempeño en servicio: una probeta simple permite comparar materiales, pero una pieza real añade concentraciones de esfuerzo, tolerancias, fricción, presión, fluido, envejecimiento y proceso de fabricación.
| Para especificar | Para diagnosticar | Para validar |
|---|---|---|
| definir material, método y rango aceptable | comparar muestra nueva contra muestra usada | probar bajo temperatura, fluido y geometría representativos |
| indicar condición de muestra y preparación | registrar ubicación y patrón del daño | repetir con lote o proveedor alternativo si el riesgo es alto |
Relación con materiales, procesos y pruebas
Resistencia al desgarre debe compararse entre materiales candidatos, no entre nombres comerciales. NBR, EPDM, FKM, VMQ, PU, HNBR, FFKM y TPE pueden mostrar comportamientos muy distintos aunque dos piezas tengan apariencia similar o la misma dureza nominal. La formulación concreta, el sistema de curado y el proceso de fabricación explican muchas diferencias que no se ven a simple vista.
Cuando el término aparece en una compra técnica, conviene pedir el dato junto con el método de ensayo, tolerancia, condición de muestra y criterio de aceptación. Cuando aparece en análisis de falla, conviene registrar fotografías, dimensiones, dureza, historial de temperatura, fluido, presión, movimiento y tiempo de servicio. El objetivo no es acumular pruebas, sino escoger la prueba que responde la hipótesis principal.
En documentación de proveedor, este concepto debe relacionarse con una aplicación: sello estático, sello dinámico, rodillo, empaque, manguera, pieza hule-metal, poliuretano colado o perfil extruido. La misma palabra puede significar prioridades diferentes en cada caso. En sellos suele dominar fuga, recuperación y compatibilidad; en rodillos dominan desgaste, histéresis y adhesión; en poliuretano colado dominan humedad, curado, dureza y defectos internos.
Lecturas relacionadas
Fuentes y base técnica consultada
- Parker O-Ring Handbook
- ARPM Rubber Handbook
- Castable Polyurethane Elastomers, Ian Clemitson, CRC Press, 2008. Libro
El contenido está reescrito y sintetizado para uso educativo e industrial. No sustituye fichas técnicas, normas, pruebas de laboratorio ni aprobación del fabricante del compuesto.
