Compression set
Deformación permanente después de compresión; crítica para sellos y empaques.
Compression set

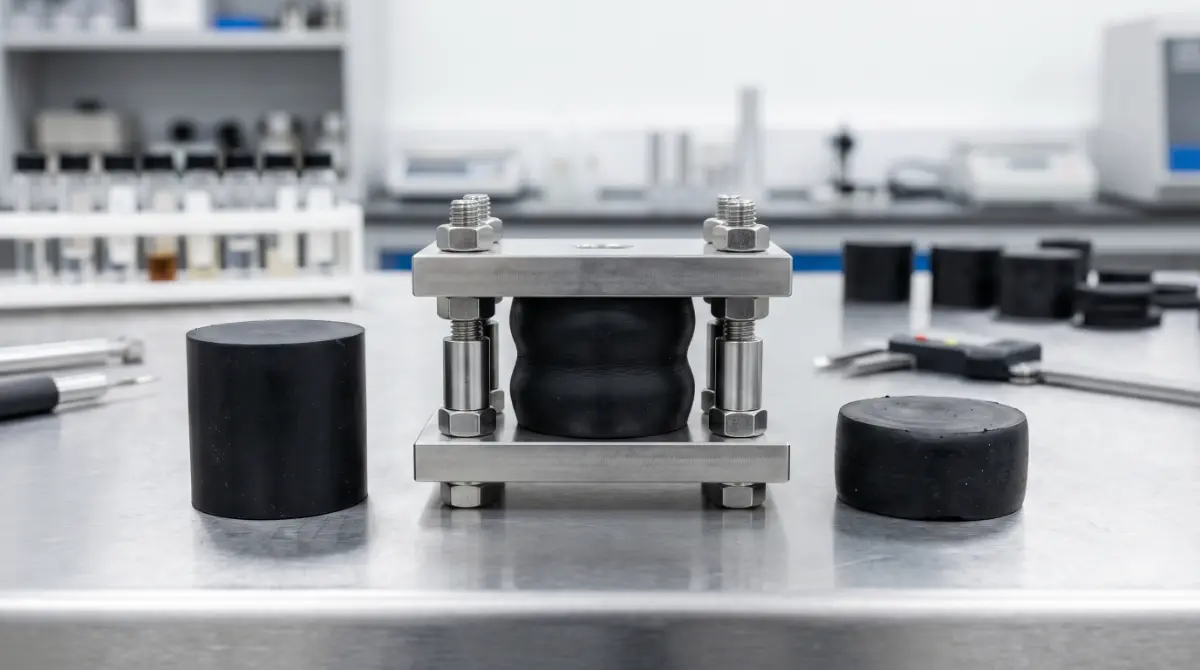

Compression set es la deformación permanente que queda después de comprimir un elastómero durante cierto tiempo y temperatura. En sellos, juntas y soportes, importa porque la pieza debe mantener fuerza de contacto. Un material puede tener buena dureza inicial y aun así perder sellado si no recupera espesor después de servicio térmico, químico o mecánico.
El fenómeno se acelera por exceso de compresión, temperatura alta, curado insuficiente, fluido incompatible, envejecimiento oxidativo o formulaciones con baja recuperación. En un O-ring se observa como una sección aplanada que ya no conserva su forma circular. En una junta plana se ve como pérdida de espesor y huella permanente de las superficies metálicas.
Cómo se interpreta
El valor de laboratorio debe leerse junto con geometría de ranura, porcentaje de squeeze, temperatura real, tiempo de exposición y fluido. No se debe comparar un valor obtenido a una temperatura con otro obtenido bajo una condición distinta.
| Causa | Efecto | Corrección |
|---|---|---|
| compresión excesiva | aplastamiento y pérdida de recuperación | rediseñar ranura o espesor |
| temperatura alta | endurecimiento o relajación | subir familia térmica o validar postcurado |
| hinchamiento químico | sobrellenado de alojamiento | cambiar material o validar ASTM D471/ISO 1817 |
Aplicación industrial del compression set
En una enciclopedia industrial, este término debe conectarse con una pieza real, una condición de servicio y una decisión de ingeniería. En la práctica aparece en O-ring, junta plana, sello estático, diafragma comprimido o soporte antivibratorio. La lectura correcta exige conocer temperatura sostenida, porcentaje de compresión, duración del montaje, fluido de contacto y recuperación requerida después de servicio. Sin esos datos, el término se vuelve ambiguo y puede producir una especificación incompleta.
La señal de problema suele aparecer como huella plana permanente, pérdida de fuerza de sellado, fuga lenta, necesidad de reapriete o pérdida de altura en la pieza. Esa observación no basta para dictaminar causa raíz, pero orienta la investigación. El diagnóstico se fortalece cuando se combina con ASTM D395 o método equivalente, medición de sección antes/después, envejecimiento térmico y prueba de inmersión cuando hay fluido. En piezas críticas conviene conservar una muestra nueva del mismo lote para comparar dureza, aspecto, dimensiones y respuesta frente al ambiente.
Límites de interpretación
El error más común es confundir dureza inicial con recuperación; dos materiales de la misma dureza pueden tener compression set muy diferente. Por eso el dato debe acompañarse de método, temperatura, tiempo, geometría y criterio de aceptación. También debe distinguirse entre propiedad de laboratorio y desempeño en servicio: una probeta simple permite comparar materiales, pero una pieza real añade concentraciones de esfuerzo, tolerancias, fricción, presión, fluido, envejecimiento y proceso de fabricación.
| Para especificar | Para diagnosticar | Para validar |
|---|---|---|
| definir material, método y rango aceptable | comparar muestra nueva contra muestra usada | probar bajo temperatura, fluido y geometría representativos |
| indicar condición de muestra y preparación | registrar ubicación y patrón del daño | repetir con lote o proveedor alternativo si el riesgo es alto |
Relación con materiales, procesos y pruebas
Compression set debe compararse entre materiales candidatos, no entre nombres comerciales. NBR, EPDM, FKM, VMQ, PU, HNBR, FFKM y TPE pueden mostrar comportamientos muy distintos aunque dos piezas tengan apariencia similar o la misma dureza nominal. La formulación concreta, el sistema de curado y el proceso de fabricación explican muchas diferencias que no se ven a simple vista.
Cuando el término aparece en una compra técnica, conviene pedir el dato junto con el método de ensayo, tolerancia, condición de muestra y criterio de aceptación. Cuando aparece en análisis de falla, conviene registrar fotografías, dimensiones, dureza, historial de temperatura, fluido, presión, movimiento y tiempo de servicio. El objetivo no es acumular pruebas, sino escoger la prueba que responde la hipótesis principal.
En documentación de proveedor, este concepto debe relacionarse con una aplicación: sello estático, sello dinámico, rodillo, empaque, manguera, pieza hule-metal, poliuretano colado o perfil extruido. La misma palabra puede significar prioridades diferentes en cada caso. En sellos suele dominar fuga, recuperación y compatibilidad; en rodillos dominan desgaste, histéresis y adhesión; en poliuretano colado dominan humedad, curado, dureza y defectos internos.
Lecturas relacionadas
Fuentes y base técnica consultada
- Parker O-Ring Handbook
- ARPM Rubber Handbook
- Castable Polyurethane Elastomers, Ian Clemitson, CRC Press, 2008. Libro
El contenido está reescrito y sintetizado para uso educativo e industrial. No sustituye fichas técnicas, normas, pruebas de laboratorio ni aprobación del fabricante del compuesto.
