Falla de adhesión metal-hule
Delaminación, separación de recubrimiento y fallas de primer/cemento.
Descripción de la falla

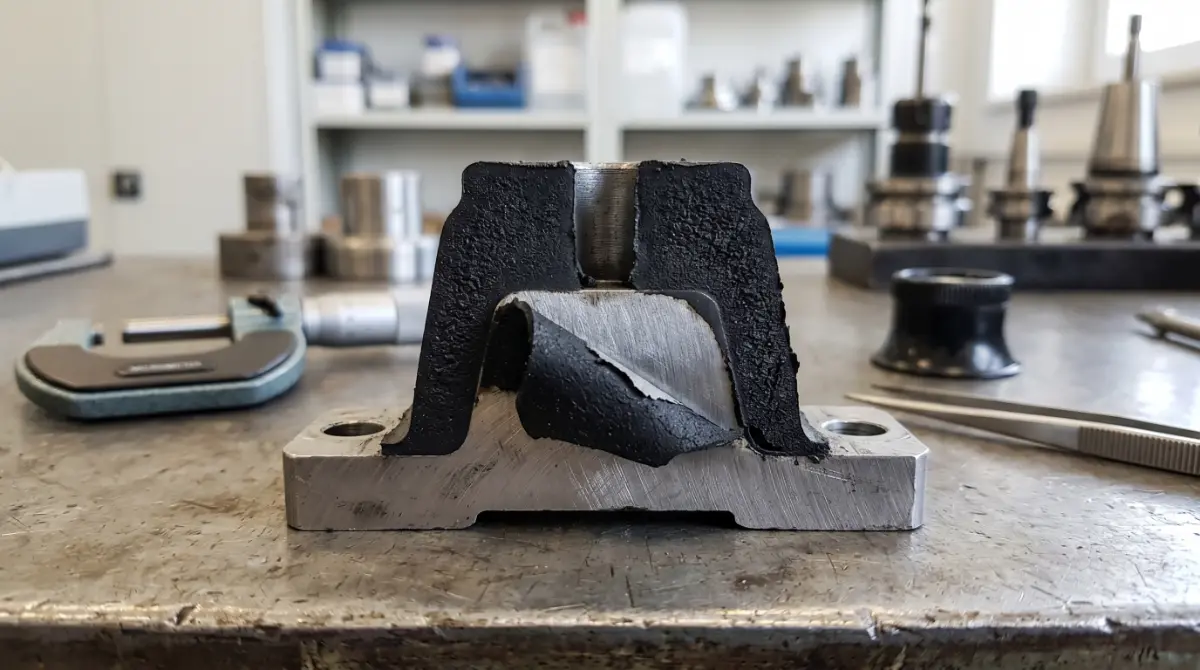

La unión metal-hule es un sistema: arenado, limpieza, primer, adhesivo, curado, química y diseño para evitar pelado.
El diagnóstico debe separar tres cosas: material, diseño y proceso. Cambiar material sin corregir ranura, adhesión, torque, velocidad o fluido puede repetir la falla con otro polímero.
Causas probables
- Material incompatible con fluido o temperatura.
- Geometría con concentración de esfuerzos.
- Proceso de fabricación deficiente.
- Instalación incorrecta.
- Cambio de químico, limpieza o carga no comunicado.
- Especificación incompleta basada solo en dureza.
Datos para diagnosticar
| Dato | Por qué importa |
|---|---|
| Foto macro | Muestra grieta, hinchamiento, desgaste o interfaz |
| Historial de servicio | Distingue falla inmediata de envejecimiento |
| Fluido exacto | La compatibilidad depende de química real |
| Temperatura continua/pico | Acelera ataque y set |
| Dimensiones antes/después | Muestra hinchamiento, contracción o desgaste |
| Dureza antes/después | Indica envejecimiento, extracción o curado |
Acciones correctivas
- Validar material contra fluido y temperatura.
- Ajustar dureza o módulo solo después de revisar geometría.
- Revisar diseño de ranura, compresión, holgura o adhesión.
- Cambiar proceso de limpieza o lubricante incompatible.
- Probar prototipo bajo condiciones reales.
- Documentar proveedor, lote y ficha técnica.

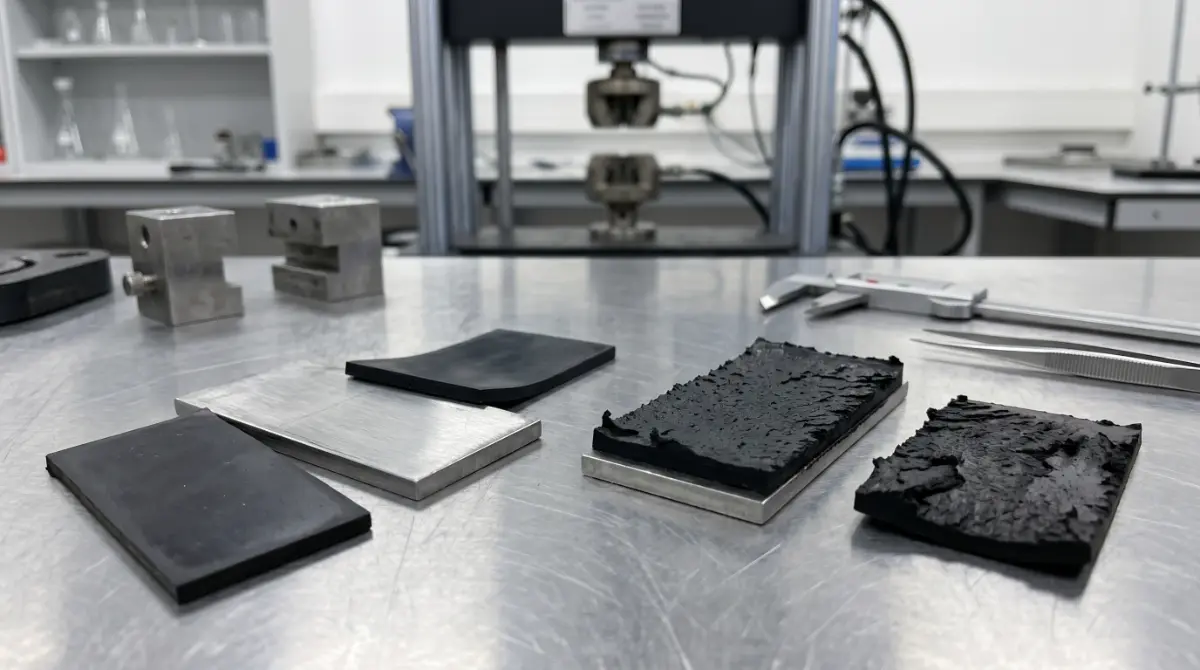

Falla adhesiva vs falla cohesiva
Notas técnicas de referencia
El debonding en rodillos recubiertos y componentes caucho-metal suele originarse en preparación superficial deficiente, selección inadecuada de primer o adhesivo, fatiga térmica, carga cíclica y contaminación de interfaz. Es una falla sistémica de interfaz y no sólo de "pegado deficiente": involucra al sustrato, al sistema químico de adhesión y al ciclo de vulcanización conjunto.
Para diagnosticarla, se observa el tipo de falla en el área desprendida: si la rotura ocurrió en el hule (cohesiva), la adhesión es adecuada y el problema es mecánico o de sobrecarga; si la separación es limpia en la interfaz (adhesiva), el origen está en preparación, adhesivo o ciclo. ASTM D429 estandariza esta evaluación.
FAQ relacionada
¿Cuál es la diferencia entre hule, caucho, goma y elastómero?
En México “hule” suele usarse para piezas flexibles industriales. “Caucho” se usa más en literatura técnica y puede referirse al natural o a sintéticos. “Goma” es coloquial. “Elastómero” es el término técnico amplio que incluye hules vulcanizados, poliuretanos, siliconas, TPE, TPV y otros materiales con comportamiento elástico.
¿Por qué se despega el hule de un rodillo?
El desprendimiento puede venir de mala preparación del metal, contaminación, selección incorrecta del adhesivo, curado deficiente, esfuerzo de corte excesivo, calor interno, ataque químico en la línea de unión o diferencias de expansión térmica.
¿Qué significa FDA en hules?
FDA no significa que cualquier pieza sea aprobada automáticamente. Depende de ingredientes permitidos, formulación, colorantes, proceso, trazabilidad y aplicación. Para contacto alimentario se debe pedir documentación del compuesto específico.
¿Qué es formulación de hule?
Es el diseño de una mezcla: polímero base, cargas, aceites, curativos, acelerantes, antioxidantes, antiozonantes, pigmentos y ayudas de proceso. La formulación decide mucho más que el nombre del polímero.
¿Cómo evaluar proveedor de hule?
Revisar especialidad real, fotografías de trabajos, materiales disponibles, tolerancias, control de calidad, experiencia en la aplicación, capacidad de explicar fallas, documentación y disposición a probar prototipos.
¿Cuándo usar poliuretano en vez de metal?
Cuando se necesita resistencia a abrasión con menor daño a contraparte, menor ruido, absorción de impacto, reducción de peso, no chispa, protección de superficie o geometrías moldeadas.
¿Qué es adhesión metal-hule?
Es el sistema de unión entre núcleo metálico y elastómero. Depende de preparación superficial, limpieza, arenado, primer, adhesivo, química, curado y diseño para evitar esfuerzos de pelado.
¿Qué norma se usa para tensión y elongación?
ASTM D412 es una referencia común para propiedades de tensión en hule vulcanizado y elastómeros termoplásticos. Los resultados dependen de probeta y método.
¿Qué significa que un material sea antiestático?
Que su resistividad está ajustada para disipar cargas. No todos los hules negros son antiestáticos ni todos los antiestáticos son conductivos. Debe especificarse rango eléctrico.
Descripción
Falla de adhesión hule-metal. La separación puede ser adhesiva en la interfaz, cohesiva dentro del hule o mixta. Cada patrón apunta a causa distinta. En elastómeros, la evidencia visual debe relacionarse con la química del material, la geometría de la pieza, el proceso de fabricación y el ambiente real de servicio.
El diagnóstico correcto evita cambiar material a ciegas. Una grieta puede venir de ozono, flexión, calor o esquina aguda; un sello fugado puede fallar por compression set, ranura mal diseñada, extrusión, instalación o fluido incompatible.
Mecanismo
El mecanismo es la secuencia física o química que lleva del estado sano al daño visible. Puede incluir absorción de fluido, oxidación, corte de cadenas, relajación de esfuerzo, fatiga, abrasión, hidrólisis, migración de plastificante o pérdida de adhesión. Identificar el mecanismo vale más que nombrar el síntoma.
Síntomas, causas y acciones
| Síntoma observado | Causa probable | Acción técnica |
|---|---|---|
| cambio de volumen o dureza | fluido incompatible, temperatura o mezcla de solventes | hacer inmersión controlada con el fluido real y comparar materiales |
| grietas orientadas | ozono, tensión, flexión o envejecimiento | revisar material, protección antiozonante, geometría y exposición |
| aplastamiento permanente | compression set, sobrecompresión o calor | rediseñar ranura, validar set y revisar curado |
| desprendimiento o corte | adhesión deficiente, holgura, abrasión o montaje | inspeccionar interfaz, tolerancia, acabado y procedimiento de instalación |
Cómo diagnosticar
Recoja pieza fallada, pieza nueva del mismo lote, dibujo, fluido, temperatura, presión, tiempo de servicio, fotos de instalación, torque, acabado superficial y cambios recientes de proveedor o limpieza. Después compare dureza, dimensiones, masa, volumen, aspecto, microscopía simple, corte transversal y, si aplica, FTIR o TGA.
Prevención
La prevención combina selección de material, diseño de geometría, tolerancias, compatibilidad, proceso y mantenimiento. Las pruebas de laboratorio deben reproducir el mecanismo real: no sirve probar solo dureza si el problema es ozono, ni solo inmersión si la pieza falla por fatiga o extrusión.
Diagnóstico
La entrada Falla de adhesión metal-hule debe leerse como modo de falla, no como simple daño visual. El análisis separa síntoma, mecanismo y causa raíz. El síntoma es lo que se observa; el mecanismo es el proceso físico o químico que produjo el daño; la causa raíz es la condición de diseño, material, proceso, instalación o servicio que lo permitió.
| Paso | Qué revisar |
|---|---|
| Observación | Ubicación, orientación, color, textura, patrón y repetición del daño. |
| Servicio | Fluido, temperatura, presión, tiempo, movimiento y limpieza. |
| Material | Familia, dureza, lote, curado, formulación y almacenamiento. |
| Diseño | Ranura, holgura, espesor, radios, compresión, soporte y tolerancias. |
| Confirmación | Prueba de dureza, inmersión, microscopía, FTIR, TGA, compression set o adhesión según falla. |
La acción correctiva debe eliminar la causa raíz. Cambiar de material sin corregir ranura, proceso o fluido puede ocultar temporalmente el problema y repetir la falla en el siguiente lote.
Fuentes técnicas utilizadas
- Castable Polyurethane Elastomers, Ian Clemitson, CRC Press, 2008. Libro: química, prepolímeros, curado, procesamiento, problemas, propiedades, aplicaciones y evaluación de poliuretanos colables.
- Parker O-Ring Handbook ORD 5700: fundamentos de O-rings, materiales de sellado, diseño de ranuras, modos de falla y tablas de compatibilidad.
- ASTM Rubber Standards: métodos para evaluar propiedades físicas, mecánicas y químicas en hules y elastómeros.
- Gallagher Polyurethane Technical Data & Design Guide: diseño y aplicación de componentes colados y moldeados de poliuretano.
Contenido editorial reescrito y ampliado para fines educativos. Para especificación final se debe validar con ficha técnica del compuesto, norma aplicable, pruebas de laboratorio y condiciones reales de servicio.
